1kv电缆耐压试验仪

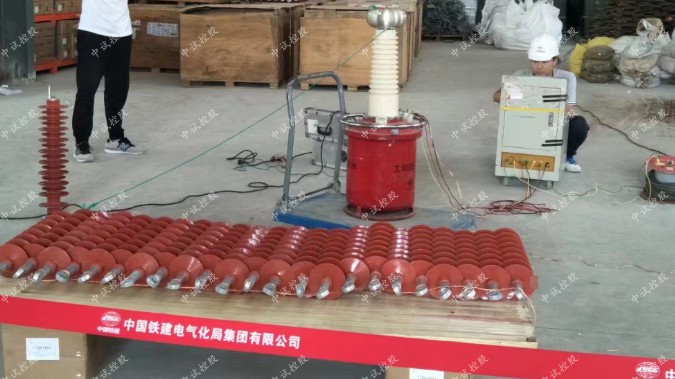

中试控股技术博士为您解答：电缆耐压试验怎么做

详情ZSWHT-8000 高压电缆外护套故障测试仪主要用于准确定点单芯电缆的外护套故障，准确定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位及耐压试验。

高压电缆外护套故障测试仪全面满足标准GB50150-2006的电缆外护套耐压试验规定，包括适合交叉互统的电缆外护套交接试验和预防性试验以及电缆外护套的故障定位。快速准确查找10kV-500kV单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行5kV-10kV,1分钟的直流耐压实验，是此类电缆运行单位、超高压电缆工程、各送变电工程的电缆设备维护必备的仪器。

  1kv电缆耐压试验仪该高压电缆外护套故障测试仪可以进行下列测试：中高压屏蔽电缆上的护套故障预定位、塑料绝缘层低压电缆上线路接地故障预定位、采用测量跨步电压法可以对电缆故障进行准确定点。

  本设备采用微机和数字化技术，具有良好的操作和自动保护性能，使用方便安全，此设备也适合于将低压电力电缆中的高阻电缆故障转换为低阻故障。

20～300Hz 变频耐压试验仪


简介


串联谐振可以用来干什么?


变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。主要针对


6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备，6kV-220kV高压交联电缆，


电压20kV及以下电压等级的电动机/发电机等交流耐压试验，及其35kV、66kV、110kV、220kV、330kV


、500kV电压等级CVT升压校验试验。


1、6kV-500kV高压交联电缆的交流耐压试验


2、发电机的交流耐压试验


3、GIS和SF6开关的交流耐压试验


4、6kV-500kV变压器的工频耐压试验


5、其它电力高压设备如母线，套管，互感器的交流耐压试验。


串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，它是一套组合设备，为


了耐压试验能准确地进行，针对不同被试品。


如何选择合适的串联谐振设备？


为了选择合适的串联谐振设备，按以下技术参数


1、电力变压器：电压等级（如10/35/110/220kV规格等）；最大容量；试验性质（中性点耐压或全绝缘耐


压）单相对地电容量；


2、电力电缆：电压等级（如10/35/110kV规格等）；最大长度；截面积；


3、发电机、电动机：电压等级（电压或称工作电压）；试验电压（最高耐压值）单相对地电容量范


围（如0.2-0.55uF等）；


4、GIS：电压等级（或称工作电压）；试验电压（最高耐压值）；间隔数量；。


5、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（最高耐压值）


。


6、CVT效验：电压等级（或称工作电压，如35/110/220规格等）；试验电压（最高耐压值）电容量范围（


如0.005-0.02uF）。采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高


电压大电流，是当前


高电压试验的一种新的方法在已经得到广泛的应用。采用了SPWM数字式波形发生芯片，频率分辨率16位，


在20~300Hz时频率细度可达0.1Hz；采用了正


交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了IPM模块，


在最小重量下确保仪器稳定和安全。


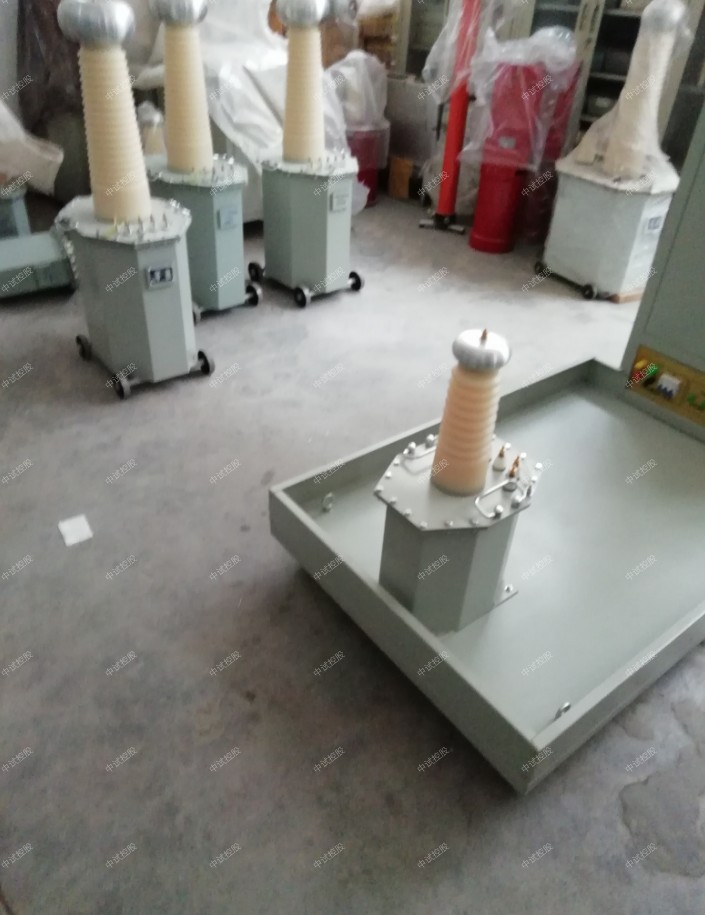

由调频调压电源、励磁变压器、电抗器、电容分压器组成。对比串联谐振 VS 工频耐压试验装置 >>   满


足大容量被试品耐压试验，体积、重量却比工频耐压小很多，易于搬运


串联谐振 VS 超低频高压发生器  >>  超低频主要针对10kV/35kV这两种规格的电缆，串谐可适用


10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等串联谐振 VS 直流高压发生器  >>  直流高压


发生器施加的“直流耐压”；串联谐振施加的“交流耐压”


工作原理


调频式串联谐振试验装置的工作原理接线,交流220V工频电源,经变频控制单元输出30~200HZ频率可调的电


压,送入励磁变压器,升压至0~1000V,经谐振电抗器L和被试品CX,构成高压主谐电路,电容分压器是纯电容


式的,用来测量试验电压.先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue,调节变频


控制单元的输出频率,当频率满足条件ΩL=1/ΩC,电路即达到谐振状态.此时能在较小的励磁电压Ue下,使


被试品CX上产生几十倍于Ue的电压UCX.变频试验系统以串联谐振电路原理工作.谐振点是由把频率变换器


的频率调整到串联谐振电路的固有频率而达到的.回路谐振后,输出的电压波形为纯正弦波,系统的频率取


决于回路的L-C参数.其中电抗器的电抗值是可调的,系统的频率取决于负载电容的大小,如上式.可以根据


CX的大小,适当调整电抗器的电感L值,使得谐振频率固定在一个要求的范围内,从而满足必须在工频条件下


进行交流耐压试验的试品的实验

工作原理

  中试控股技术博士为您解答：1kv电缆耐压试验仪交联电缆外护套故障测试仪的测寻，同电力电缆故障探测一样，一般要经过“粗测”和“定点”二个步骤。外护套接地故障的粗测（测距）一般采用压降法和电桥法测试。由于电桥法测试有局限性，不能测试多点接地故障，也不能测试三相电缆链式接地连线的故障。本仪器是针对外护套故障的特点，采用压降法初测电缆外护套的接地故障，再用跨步电压法准确查找故障点，通过两根接地钎，寻找土壤中电势差的变化而准确定点。在故障点处流入大地的测试电流导致故障点处为正负电压峰值转换点，在故障点前接近故障时，跨步电压增加，越过故障后跨步电压减小，并且极性改变。当两地钎在接地故障点正上方的等电势圆周上时，指针停在零位，此处既为电缆故障点的准确位置。仪器用于交联电缆的外护套故障探测；也可用于地埋线和全塑线（无金属护层电缆）故障的探测；还可用作电缆或其它电器的10KV直流耐压试验。

功能特点

1、连续可调的输出电压，电压范围：1000V、2000V、5000V和10000V。

2、通过对电压和电流的数字化采样和微机控制实现过载保护。

3、低功率故障定位，以避免损坏相邻线路或电缆。

4、通过大屏幕液晶来显示电压和电流以及操作提示。

5、自动放电装置清除残余电荷和将测试件接地的功能。

6、一机多功能，操作方便安全。

7、有效解决波特性不好的PVC聚氯乙烯电缆、无铜屏蔽低压电缆故障。

8、测试电压细分为1000V，2000V，5000、10000V四档，适用于不同电压等级的电缆。

9、测量范围无盲区。

10、适用于380V～220kV高、中、低压电力电缆的故障预定位。

11、适用于380～1000V电缆跨步电压法时的准确定点。

12、适用于66kV～220kV电缆外护套故障的预定位和准确定点。

13、高压发生器同时是电缆故障转换仪，可将高达500MΩ的疑难高阻故障转换为低阻故障。

技术指标

1、电源输出方式：直流、脉动两种方式供选择

2、直流电压输出：电压0～10kV可调

3、直流电流输出：50mA～500mA

4、电压比较法误差：±2%

5、定点精度：±30cm

6、工作电源：220V±10%、50Hz、1KVA

中试控股技术博士为您解答：数显同步定点仪、路径信号产生器， 电缆检测设备中试电力

数显同步定点仪用于地埋电缆绝缘故障点的准确定位，地埋电缆的路径探测中接收电磁信号。路径信号产生器在地埋电缆路径探测中，给电缆加15KHz的电流信号。

二、工作原理

2.1 定点原理：

  在地埋动力电缆的一端脉冲高压，使地埋动力电缆的故障点产生放电电弧，放电电弧产生电磁波和振动声波——声磁信号，数显同步定点仪同步接收放电电弧的声磁信号，根据接收的电磁波和声波时间差，用数字方式显示接收机定点探头到故障点的直线距离，接收机把接收的声波经放大后送到耳机，依据耳机听到的放电振动声音的大小差别，准确判断出故障点的准确位置。

2.2定点原理

  由于定点仪的接收灵敏度很高，在环境噪声比较大情况下定点时，耳机中的环境噪声也比较大。在定点接收机中用放电电弧的电磁波启动电子开关，当电磁波到达接收机时接通耳机。几秒钟后关断耳机。在放电电弧产生的间歇时间内耳机被关断――实现了放电电弧产生的间歇时间内的静噪。

2.3路径探测原理

  1kv电缆耐压试验仪在电缆上加经过音频调制的15KHz电流信号，在电缆上方用数显同步定点仪接收机接收15KHz电流辐射的电磁波。经放大、解调后还原出音频信号送到耳机，依据耳机听到的声音变化，可以准确判断出电缆的埋设路径。

三、技术指标

3.1数显同步定点仪技术指标

1.数显距离： 99米，最小0.1米。

2.定点误差: <0.2米。

3.电磁通道接收机灵敏度: <5μV。

4.声音通道音频放大器增益: >90dB。

5.50Hz工频抑制度: >40dB。

6.电源：7.4V/2.6AH锂电池

7.功耗： <120mA (0.7W) 充满电后可连续工作8小时以上。

8.工作环境：温度-10℃—+50℃，湿度80% 。

3.2路径信号产生器技术指标

1.输出功率：负载电阻10欧姆，输出功率大于60瓦。

2.工作频率：15KHz。

3.工作方式：等幅 或 调幅。

4.具有自动过热、过载、短路保护功能。

5.电源：AC220V±10%。

6.工作环境：温度 -10℃～+50℃，湿度80%。
