电磁线耐压试验仪

中试控股技术博士为您解答：电缆常用选型参考：

型号名称	基本配置
	控制箱	电抗器	励磁变压器	分压器	适用对象
44/22	2.5kW	1A/22kV二台	2.5kVA/1kV	25kV	10kV电缆≤1kM (300m㎡)
88/22	4kW	2A/22kV二台	4kVA/1kV	25kV	10kV电缆≤2kM (300m㎡)
132/22	6kW	2A/2A三台	6kVA/1/3kV	60kV	10kV电缆≤3kM (300m㎡) 35kV电缆≤1kM (300m㎡)
176/22	7.5kW	2A/22kV四台	7.5kVA/1/3kV	60kV	10kV电缆≤4kM (300m㎡) 35kV电缆≤1kM (300m㎡)
264/22	10kW	2A/22kV六台	10kVA/1/3kV	60kV	10kV电缆≤6kM (300m㎡) 35kV电缆≤2kM (300m㎡)
330/22	15kW	2.5A/22kV六台	15kVA/1/3kV	60kV	10kV电缆≤8kM (300m㎡) 35kV电缆≤2.5kM (300m㎡) 兼容10-35kV开关，变压器
640/32	25kW	2.5A/32kV八台	25kVA/1/3/5kV	130kV	10kV电缆≤10kM (300m㎡) 35kV电缆≤4kM (300m㎡) 110kV电缆≤1kM (400m㎡) 兼容35-110kV GIS

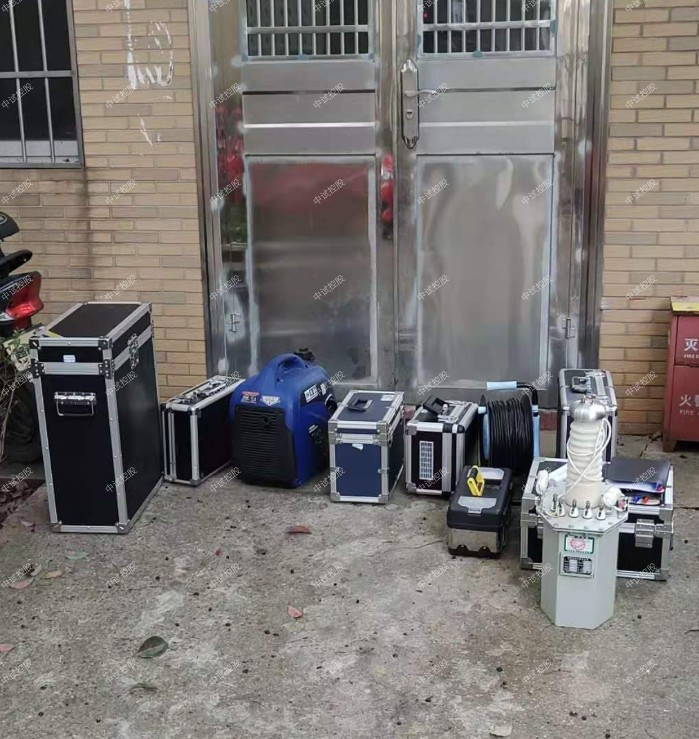

ZSYD-M 指针式工频耐压试验装置

简介

工频耐压试验装置:它是由升压控制设备和试验变压器组成的成套装置，用来进行耐压试验。 ZSYD-M 工频耐压试验装置是由控制升压部分和试验变压器组成。

● 控制升压部分有：箱式、台式、柜式；

● 试验变压器可以配备：干式、气式、油式；

特征

控制部分

1、输出电流 仪表电压 零位指示 电源指示 工作指示 计时指示；

2、保护功能：过流保护 时间继电器；

3、采用新型时间继电器，计时范围更广；

4、采用新型电流继电器，更可靠

5、结构合理，体积小，重量轻。

电磁线耐压试验仪试验变压器参数

1、输入电压：AC220V（380）±10% 50Hz±1

2、输出电压：AC 0～250（430）V

3、输出高压：0～500kV

4、输出电流：0～1000mA

5、输出容量：0～500kVA

6、计时范围：0～999S

7、环境温度：－20℃～50℃

8、电压精度：≤1.5% (F.S)

9、电流精度：≤1.5% (F.S)

35kV交流耐压试验仪?试验变压器制作工艺

1、中试控股电力采用一次压制而成高压套管

2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏

油的问题

3、睡式铁芯设计,抗震性

4、进行72小时倒置试验,检验试验变压器漏油的问题

5、均可通过1.1倍感应耐压试验

6、绝缘油采用无色透明克拉玛依原装油

7、高低压线采用高强度聚酯、无氧铜杆漆包线

8、铁芯采用全新武钢二硅冷轧硅钢卷片

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子：几十微法

简单的分级套管：100 – 1000PF

电压互感器：200 – 500PF

电力变压器 ：< 1000KVA- 1000PF

   > 1000KVA1000 – 10000PF

高压电力电缆和油浸纸绝缘：250 – 300PF/m

气体绝缘：- 60PF/m

中试控股技术博士为您解答：使用注意事项

1.按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

2.做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3.接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4.从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的

情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5.试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

6.油浸式试验变压器不得超过额定参数使用。除试验必需外，决不电压通电或断电。

操作注意事项

1.试验人员应做好分工

2.被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

3.对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

4.升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

5.当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。

6.在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。

7.耐压试验前后应测量绝缘电阻，检查绝缘情况。

10kVA电子多倍频装置

电磁线耐压试验仪变压器和互感器的感应耐压试验是保证质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

二、装置特点及工作原理
该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等。采用触摸式操作方式
可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
内置LC滤波回路，保证波形畸变率在指标范围内。

注意事项：

①试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦净。要严防将试验电压加到人工作部位上去。

②接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地与操作人员的安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。

③对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。

④试验过程，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。

⑤试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。

工作原理：

①交直流试验变压器：将电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得静电高压。此高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

②为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。
