城市地下电网电缆交流耐压试验仪

电力电缆耐压试验的意义
       电力电缆在使用过程中容易受到各种因素的影响，导致出现故障、短路等问题，这些问题都与绝缘部分缺损有一定的关系，其主要由下述几方面引起的：
       1、长期满负荷运行。在一般情况下，电缆温度上升8℃，绝缘使用时间就会下降，若长期处于满负荷运行状态，就会导致长期处于高温状态，导致绝缘使用时间缩短。
       2、外力冲击。这主要是电缆铺设过程中受到施工技术的影响。
       3、受潮。由于雨水具有导电作用，会导致介质损耗增多，进而导致绝缘发热，促使绝缘使用时间缩短。
       4、这主要是由于电缆制作工艺技术水平低，接头没有压实、加热不充分等导致的电缆接头绝缘降低。
       因此，检测电力电缆有无故障或异常存在具有重要的现实意义。

城市地下电网电缆交流耐压试验仪如何用串联谐振给发电机做耐压实验?

    具体操作办法如下：

    1、过流保护设定，按实验变压器高压侧额定电流的1.2倍整定。

    例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

    2、过压保护设定，按实验时的电压的1.1倍整定。

    例：该实验电压为39kV时，则其显示器应调整为43kV。

    3、把分压器的电缆线接到控制台上高压电压两接线柱留意：所有地线有必要接好，牢固牢靠。

    激励变压器上的高压电流接到控制台上高压电流两接线柱。

4、耐压时刻整定：将时刻继电器上的实验时刻设置到所需的实验时刻。

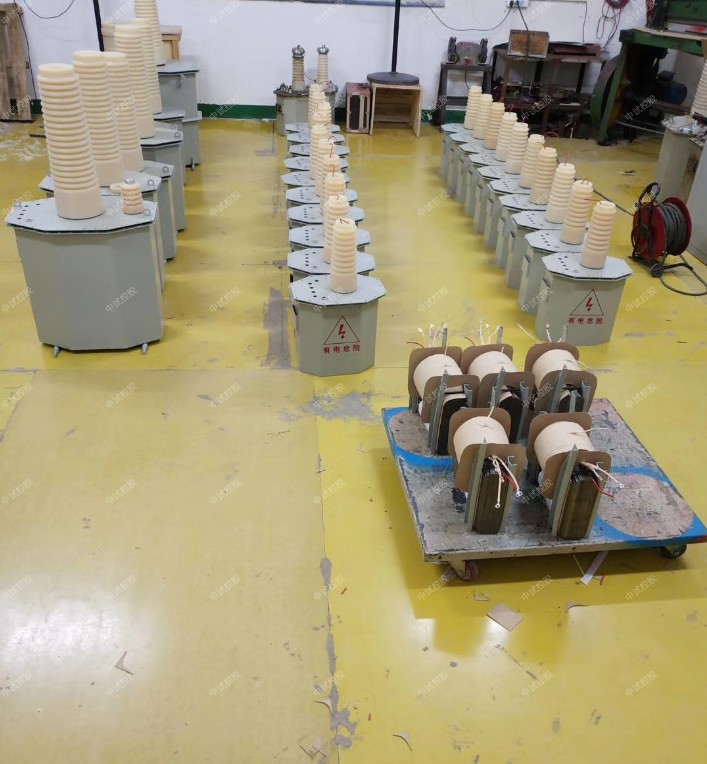

50Hz 工频耐压试验仪
简介
工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由调压器（50kVA以上为电动柱式调压
器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
技术要求
1、正常使用条件根据机械行业标准JB/T9641-1999
2、允许运行时间在额定容量和额定电压下，变压器系统能长期连续运行，在此工况下变压器绕组温升不超过65K,用电阻法测量；顶层油温升不超过55K,用温度计法测量；在2倍额定电流下运行5分钟，变压器绕组无变形和热损坏
3、试验变压器的短路阻抗为4%-12%
4、绝缘水平：低压侧外施工频耐压3kV，一分钟不击穿；高压侧感应耐压电压65kV/100Hz，一分钟不击穿
5、局部放电量在70%额定电压下，局部放电量不大于10Pc
技术
1、试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积
2、变频调速，升压速率可调，准确升压，误差不超过1%
3、根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒停止升压，断开主电路
4、当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留数据
5、试验区内设置红外线装置，当有人员误入试验区域内，切断电路。试验变压器制作工艺
1、采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高抗震性
4、前进行72小时倒置试验,检验试验变压器漏油的问题
5、均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线

8、铁芯采用全新武钢二硅冷轧硅钢卷片

中试控股电力用变频串联谐振装置做耐压实验需要注意什么?

    1、实验前应了解被试设备的实验项目是否合格，若有缺陷或反常，应在扫除之后再进行实验；

    2、调整保护球空隙，使其放电电压为实验电压的105%~110%，接连实验三次，应无明显不同，并查看过电流保护装置动作的可靠性；

    3、实验中若发现电压表指针摆动很大，被试物发出反常响声，毫安表的指示急剧添加，被试物冒烟、冒火、绝缘外表发等接连火花放电等状况时，应立即降下电压，在高压侧挂上地线后，查明原因;

    4、实验现场应围好遮栏

    5、中试控股电力依据实验接线图接好线后确认无误（包括引线对地距离、安全距离等、后方可预备加压）；

    6、加压前要查看调压器是否在零位，确认在零位后方可加压，并且要在高呼“加高压”后才干实施操作；

    7、实验前应将被试设备的绝缘外表擦拭干净，将实验设备、被试品的外壳和非被试绕组可靠接地。对多油设备应按有关规定使油静止一定时刻后再做实验，如：大容量变压器，应使油静止12～24h;3～l0kV变压器，应使油静止6-12h；

   8、升压过程中应监督电压表及其他仪表的变化，0.5倍额外实验电压时，读取被试设备的电容电流;当升至额外电压时，开始核算时刻，再读取电容电流，时刻到后缓慢降下电压至零，再断开电源;

   9、城市地下电网电缆交流耐压试验仪关于升压速度，在实验电压的30%以下时可以略微快一些，其后升压应均匀，约按5%实验电压/s进行升压，或升至额外实验电压世界为10~15s；

   10、一般耐压时刻为1min;用具耐压时刻为5min。实验结束应及时挂上地线，然后有关部位，应无发热现象；

    11、试验前后应丈量被试设备的绝缘电阻及吸收比，两次丈量成果不该有明显不同。
