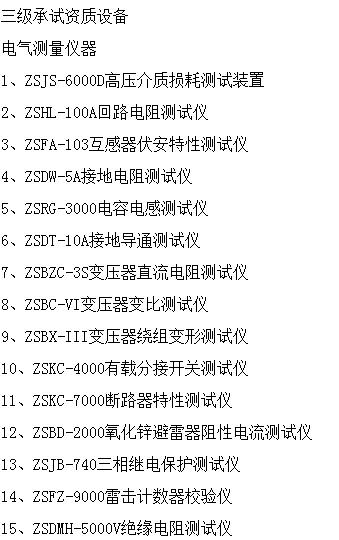

电力三级承装修试资质设备

变频串联谐振耐压装置怎样选型技术特点

可整定试验电压、调频范围、保护电流、试验时间

中试控股软件自动精细调压，可自动存储试验数据

大屏幕显示试验数据 打印输出电压、调频和试品电容量等试验数据

超小、超轻、积木型干式电抗器和干式变压器

配置灵活，电抗器采用多台式，视被试设备可并、串使用

配备补偿电容器轻负载（如短电缆）并联，可使谐振频率小于65HZ，更接近工频50HZ

调试验方式有全自动模式、手动模式

电力三级承装修试资质设备系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全

变频串联谐振耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了IPM模块，在zui小重量下确保仪器稳定和安全。

变频串联谐振耐压试验装置由调压电源、励磁变压器、电抗器、电容分压器组成。

特点

● 500kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；

● 本系统要求单个人能现场搬动的部件重量不超过30kg，适合现场搬运；

● 电源采用220V单相电源或380V单相电源，方便现场取电；

● 电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求

变频串联谐振耐压装置怎样选型技术参数

输出容量：3～8000KVA

输入电压：380V50HZ三相 220V50HZ 单相（10KW及以下）

输出电压：0～1000KV

系统精度：0.5

频率范围：30--300HZ

调节分辨率：0.01--0.001HZ

变频串联谐振耐压装置怎样选型

容量选择

试验电流： I=2πfCU×10-3 (A)

电力三级承装修试资质设备频率的选择(HZ)

1、发电机―――50HZ，取50HZ

2、变压器―――45~65HZ，取50HZ

3、GIS、开关、母线―――30~300HZ，取45HZ

4、电力电缆：30~300HZ，取35HZ

电压的选择(KV)

按照规程要求，确定zui高试验电压。

电容量的选择(uf)

根据被试品zui大电容量确定

装置zui大容量：P=UI×1.25 (KVA)

常用规格

88KVA/44KV可以满足10KV及以下系统基本试验要求，

108KVA/108KV可以满足35KV及以下系统基本试验要求，

270KVA/270KV可以满足110KV及以下系统基本试验要求

中试控股变频串联谐振交流耐压试验装置变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中zui常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(操作台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变频串联谐振交流耐压试验装置主要特点：

1、参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。

2、试验模式：手动试验模式、自动试验模式

a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。

b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。

3、保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。

4、数据存储功能：试验结果保存、回查等。

a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。

b、数据查询：可将已保存的试验结果数据显示到屏幕上。

5、自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。

6、调频范围设定：调频范围可设为20～300Hz。

7、过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。

8、过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

9、击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和造成伤害，变频电源内电子元件不会击穿

10、断电保护：试验电源断电后，装置能快速保护

电力三级承装修试资质设备变频串联谐振交流耐压试验装置主要技术指标：

1.额定输出电压：0～500KV（AC有效值）及其以下

2.输出频率：20～300Hz

3.谐振电压波形：纯正弦波,波形畸变率＜1.0%

4.zui大试验容量：1000KVA及其以下

5.工作制：满功率输出下,一次连续工作时间15min

6.品质因数：30～90

7.频率调节灵敏度：0.1Hz,不稳定度＜0.05%

8.工作电源：380/220V±15%/50Hz±5%

G变频串联谐振交流耐压试验装置系列配置及适用范围

适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz) 变频源 谐振电抗器 激励变压器 分压器 适用范围 50/50/25 3kW 25kV/1A二台
