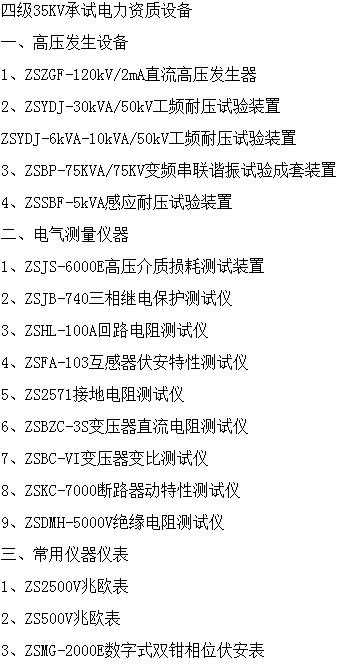

电力工程四级资质承装修试设备

不带并联电阻的阀式避雷器的预防试验及注意事项

阀式避雷器的串入能够限制工频续流，有利于间隙灭弧，同时，还解决了灭弧与保护特性间的矛盾。中试控股通过绝缘电阻试验和工频放电电压试验可以判断阀式避雷器的电气性能，本文中试控股主要为大家介绍带并联电阻的阀式避雷器的预防性试验及注意事项。

一绝缘电阻试验

电力工程四级资质承装修试设备测量前应检查瓷套有无外伤，测量时应用2500V兆欧表，把试验连线与避雷器可靠连接，摇表放水平位置，摇的速度不要太快或太慢，一般120r/s。

当天气潮湿时，瓷套表面对泄漏电流的影响较大，应用干净的布把瓷套表面擦净，并用金属丝在下端瓷套的第一裙下部绕一圈再接到摇表的屏蔽接线柱，以消除其影响(其测量值应大干2500MΩ)。

当FS避雷器受潮后，如云母垫片吸潮、水气附着在瓷套的内壁，则避雷器绝缘电阻降低，所以测量绝缘电阻是判断避雷器是否受潮的有效方法。

二工频放电电压试验

工频放电电压试验接线图

TR-调压器；TT-试验变压器．PV-低压电压表

R1-保护电阻器．F-保护放电间隙；FX—被试品

FS型避雷器在击穿前泄漏电流很小，当保护电阻R1数值不大时，变压器高压侧的电压为作用在避雷器的电压。因此可根据变压器的变化，以低压侧电压表的读数决定避雷器的放电电压。但应事先校准试验变压器变比，低压侧应使用较高精度的电压表。

三注意事项

(1)R值大小的选取。应考虑避雷器击穿后工频放电电流不超过0.7A和对试验变压器的保护，R的值取小一些为好；同时避雷器击穿后应在0.5s内跳闸，以免烧坏间隙。

(2)升压速度。升压过快时，因表针的机械惯性可能带来15%的测量误差，以3-5kV/s为宜。

(3)其他影响因素。避雷器表面有污秽，附近有接地的金属物品等，对测量结果也会有影响。

(4)R的选择。使试品击穿时的放电电流限制到试验变压器的1-5倍额定电流。通常采用水电阻，将蒸馏水装在硬塑料管或玻璃管内制成。为了降低阻值，可以加一些硫酸铜溶液。电阻要有足够的直径和长度，以保证试验进行中的热稳定和试品击穿后不发生沿面放电。一般采用可承受电压10kV，直径约25mm、长约50cm的水电阻。

升压可用自耦、移圈调压器与试验变压器配合使用。现场中试控股一般采用10kVA及以下的自耦调压器。自耦调压器漏抗小，输出波形好，功率损耗小。移圈式调压器用于配合10KV以上试验变压器。

测量工频放电电压，可用高压侧静电电雎表、分压器和低压侧测量。

四对FS型避雷器工频放电电压的要求

中试控股对FS型避雷器工频放电电压的要求见下表：

额定电压(kV) 3 6 10 放电电压

(kV) 大修后 9~11 16~19 26~31 运行中 8~12 15~21 23~33

如中试控股工频放电电压的测量值高于上限值，则冲击放电电压升高（冲击系数一定），而如工频放电电压测量值低于下限值，则灭弧电压降低，避雷器可能在内部过电压下动作。

在具有电阻R、电感L和电容C元件的交流电路中，中试控股电路两端的电压与其中电流相位一般是不同的。如果调节电路元件（L或C）的参数或电源频率，可以使它们相位相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。

lc谐振电路原理

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。设基极的瞬间电压极性为正。经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

中试控股LC振荡电路物理模型的满足条件

①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

能产生大小和方向都随周期发生变化的电流叫振荡电流。能产生振荡电流的电路叫振荡电路。中试控股其中最简单的振荡电路叫LC回路。

电力工程四级资质承装修试设备振荡电流是一种交变电流,是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。

充电完毕（放电开始）：中试控股电场能达到最大，磁场能为零，回路中感应电流i=0。

放电完毕（充电开始）：电场能为零，磁场能达到最大，回路中感应电流达到最大。

充电过程：电场能在增加，磁场能在减小，回路中电流在减小，电容器上电量在增加。从能量看：磁场能在向电场能转化。

放电过程：电场能在减少，磁场能在增加，回路中电流在增加，电容器上的电量在减少。从能量看：电场能在向磁场能转化。

中试控股在振荡电路中产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以及跟电流和电荷相的磁场和电场都发生周期性变化，这种现象叫电磁振荡。
