试验变压器在交流耐压试验中；应严格按下列步骤进行操作，这样既可以保证试验结果的正确判定，又可以保障安全。
（1） 检查试验环境有无安全因素存在。若没有，则将耐压试验设备开机预热5min。
（2） 电力四级承试设备检查试验设备是否置于试验所需要的电压档位，其整定泄露电流值是否符合要求。
（3） 将试验设备的高压输出端短接，通电检查过电流继电器是否动作，或是否发出信号。
（4） 将被试电器的所有开关均置于接通状态。
（5） 将试验设备的测试夹分别接在规定测试的部分（对主电路进行试验时，应将不与主电路连接的控制和辅助电路接至金属架上；对控制和辅助电路进行试验时，应将主电路接至金属支架上）。
（6） 操作试验设备升压。升压初始慢慢升至规定值的一半，应避免跳跃，然后迅速增加至规定电压值(整个升压过程大约在10s)。计时，历时1min，在此期间不允许有连续闪络和现象发生

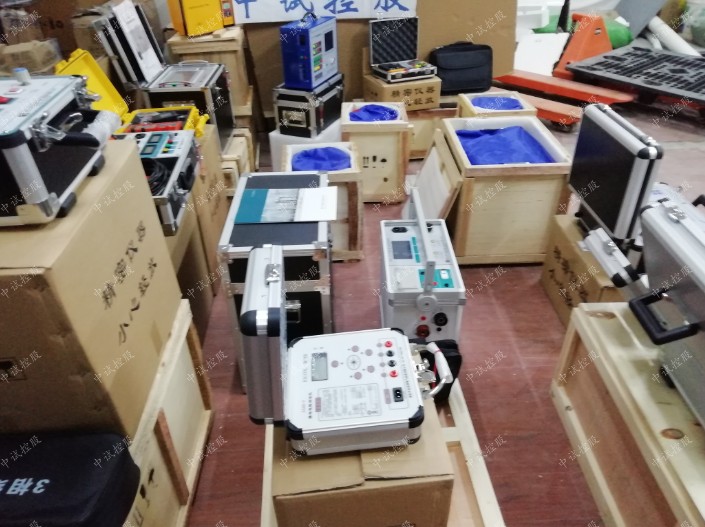

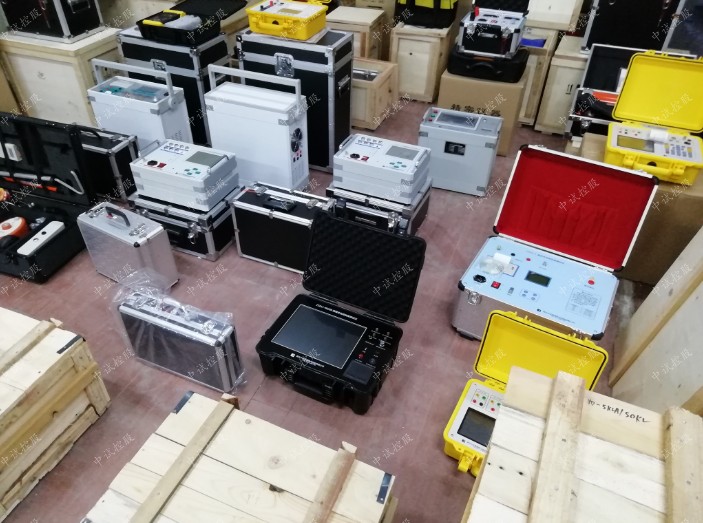

五级资质设备


一、高压发生设备


1 直流高压发生器 ZGF-60KV/2mA


2 工频耐压试验装置 ZSYDJ-5kVA/50kV


3 变频串联谐振试验成套装置 ZSBP-75KVA/75KV


二、电气测量仪器


1 回路电阻测试仪 ZSHL-100A


2 三相继电保护测试仪 ZSJB-730


3 互感器伏安特性测试仪 ZSFA-103


4 接地电阻测试仪 ZS2571


5 变压器直流电阻测试仪 ZSBZC-10A


6 变压器变比测试仪 ZSBC-VI


7 断路器动特性测试仪 ZSGK-9B


三、常用仪器仪表


1 兆欧表 ZS2500V


2 兆欧表 ZS500V


3 数字式双钳相位伏安表 ZSMG-2000E

原因分析

中试控股讲解仪器检查及故障原因分析：控制箱内的控制回路升压正常，输入、输出正常；连接导线用万用表欧姆挡测试，也显示正常；因此判断可能是高压试验变压器故障。从原理图可看出，高压试验变压器有三个同芯线圈——原边线圈、高压输出线圈、仪表线圈。工作时，控制箱内电压回路接通后，通过自耦调压器的调节，使高压试验变压器的原边线圈与高压输出线圈的比例关系不变，而其匝数远远小于高压输出线圈，故从仪表上可读取升压值。将试验变压器拆开后检查发现，变压器原边线圈、高压输出线圈均无异常，而仪表线圈有明显的过热痕迹，因此判断为仪表线圈烧毁。

电力四级承试设备检查仪表线圈，其所使用导线为0.3mm2。分析烧毁原因，应该是由于线圈芯线的截面积较小，载负荷能力差，致使在仪器升压工作过程中当泄漏电流较大时，将线圈烧毁。仪器两次故障现象相同，均是该原因造成的，由于线径是在设计装配过程中选型决定的，所以在上次返回修理时，问题没有得到彻底的解决。

中试控股讲解处理方法

唯一的办法是更换仪表线圈。仪表线圈与另外两个线圈的排列顺序是——从铁芯向外，依此为仪表线圈、高压输出线圈、原边线圈（即一次线圈）。更换仪表线圈，在较洁净的房间室内，将铁芯硅钢片一一拆开，然后将原边线圈、高压输出线圈依此取下，用白布分别包好、放好，防止尘土及异物，以备装配；测量好仪表线圈的原绕制成型的数据，然后将已烧毁的仪表线圈取下，选用截面积较大、载负荷能力较高的0.45mm2的漆包线，按原来的仪表线圈匝数及装配外型尺寸重新绕制。绕制完成后浸漆、干燥。开始装配，先将仪表线圈按原样装好，再将高压输出线圈、原边线圈按原来的位置安装好，将700多片硅钢片重新按原型装配。最后对高压试验变压器的变压器油进行了更新。

将修好的仪器进行空载试验、带负荷试验，显示正常；
