变压器变形测试仪

变压器受轴向力的作用主要表现在会使得线匝和线段发生纵向弯曲，并且会使得线段与线段之间的垫展示会压缩，部分甚至会传输到铁轭，而脱离心柱。一般来讲，处于线圈两端位置的线段很容易发生Zui大的弯曲力，而处于线圈的高度中心垫块上很容易发生Zui大的压缩力。在磁势分布不均匀时或者线圈的高度不一样时，较之径向力而言，轴向力更容易发生变压器事故。

由此我们可以看见，一旦变压器在运行过程中受到例如突发性的短路故障等而带来的电流冲击时，每一个线圈都会产生强大的径向力和轴向力的合力。

变压器变形测试仪变压器绕组变形比较测试仪、频响法检测变压器是否发生变形

变压器是电力系统中不可缺少的重要仪器，在变压器检修或运输时可能会造成变压器绕组变形，同时变压器在试验过程中也可能发生匝间、相间短路等。中试控股根据DL/T 911-2016《电力变压器绕组变形的频率响应分析法》的变压器绕组变形测试仪能有效检测变压器是否发生变形，及匝间，相间问题，并能已二维或三维两种模式显示。

变压器变形测试仪数据回显

本系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达zui大时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。

技术参数


1，设置两种不同的扫描方式：线性扫描，分段扫描；


线性扫描：


10HZ-1MHZ 分辨率0.5KHZ 2000扫描点


100HZ-2MHZ 分辨率1KHZ 2000扫描点


10HZ-1MHZ 分辨率0.25KHZ 4000扫描点（只上位机可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000扫描点（只上位机可用）


自定义起始频率，扫描间隔，扫描点数（只上位机可用）


分段扫描：


10HZ-100HZ 分辨率1HZ90点


100HZ-1KHZ 分辨率5HZ 180点


1KHZ -10KHZ 分辨率 50HZ 180点


10KHZ-100KHZ分辨率 0.2KHZ 450点


100KHZ –300KHZ 分辨率 0.5KHZ 400点


300KHZ –1000KHZ 分辨率 1KHZ 700点


2，幅值测量范围：(-100dB） - （+20dB）


3，幅值测量精度：0.1dB；


4，扫描频率精度：小于0.01%；


5，信号输入阻抗：大于1MΩ；


6，信号输出阻抗：50Ω；


7，同相测试重复率：99.5%；

仪器操作：先打开主机电源，在电脑中进入变压器绕组变形测试仪程序，之后进行参数设置，查看变压器高低分接档位并输入，输入当前油温和环温。绕组类别及连接类型已被试变压器铭牌数据为准。我们也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1KHz-2000KHz。

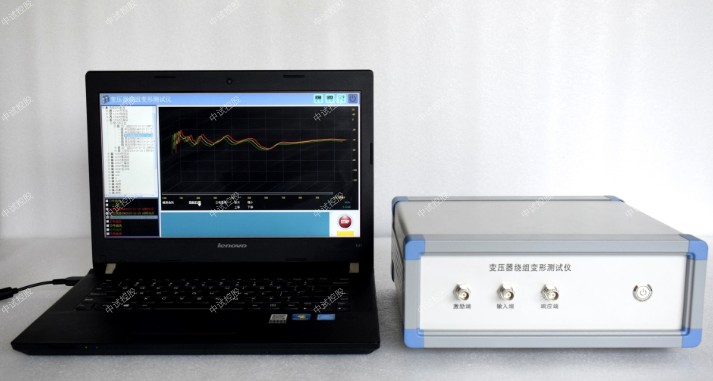

ZSBX-9000变压器绕组变形测试仪


一，概述


1，中试控股变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；


2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；


3，基于以上测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。


4，符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。


二，技术特点


1.采用DDS扫频技术；


2.采用高速，高集成化微处理器设计；


3.双通道16位AD采样；


4.自带高亮度7寸彩色触摸屏，亮度可调；


5.自带热敏打印机，可随时打印数据，打印浓度可调；


6.可以保存100组测量数据，可随时查阅数据或上传至PC机；


7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；


8.采用USB2.0接口；


9.主机尺寸：31cmX15cmX15cm；


10.主机重量： 4.0KG。


11.工作电源：AC220V±10%，(50±1)HZ ;


12.工作环境：-10℃～50℃ 湿度<90％ 无结露。

变压器变形测试仪设置完成后，我们就可以点击开始测量了。仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并已数字形式显示。测量完成后仪器会自动保存，测量完A相后，我们可以换线到B相,仪器测量点会自动切换到B相，并直接点击测量，同理我们在测量C相，当3相全部测量完成后仪器会自行分析测试结果。点击屏幕右下方分析测试报告仪器会出现分析结果。到此整个试验完成。

由以上试验数据可以看出，变压器低压侧绕组连同套管的直流相电阻不平衡系数为：2.36%，超过了规程规定的注意值2%，与上次试验数据纵向比较，C相变化Zui大，其增幅也达+2.4% ，说明该相绕组在变形的基础上，还可能存在匝间或层间短路故障，但数量并不多。
