异频输电线路参数测试仪

输变电工程扩建、新安装或大修后投运对变动过内外接线的变压器，新架设或接线更动、走向发生变化的高压电源线路接入变电站、主设备大修后，竣工投运现场都要进行核相实验，即所谓的定相。核相是通过测量两条输电线路的相序和相位，然后将两条线路相序及相位一致的并入在一起。如电网合并、变电站的主接线形式、变压器的接线组别、电压互感器二次接线方式等都需要核相后方可接线。

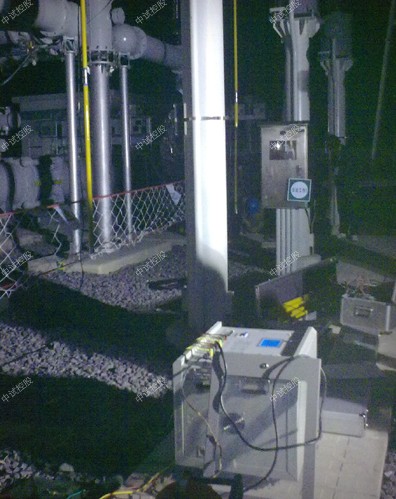

ZS110A 线路工频参数测试仪
简介
中试控股ZS-110A线路工频参数测试仪用于输电线路工频参数测量的高精度仪器，对于输
电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；
特征
1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。
6、为配高压测量车的保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。


异频输电线路参数测试仪参数


1、输入特性


电压测量范围：0~750V 宽量限，一档可保证精度。


电流测量范围：0~100A，内部自动切换量程。


2、准确度


电压、电流：±0.5%


功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）


阻抗、容抗、感抗：0.5%


电阻、电容、电感、电导、电纳：0.5%


3、工作温度：－10℃~ +40℃


4、工作电源：交流160V~265V


5、绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩ。


b、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。


6、体积：32cm×24cm×13cm


7、重量：3Kg

 核相的方法

异频输电线路参数测试仪核相实验分直接核相和间接核相两种。直接核相又因核相所用的测量器具不同分为如下几种:

（1）用万用表间接判断核相。适用于低压侧为380V/220V中性点直接接地的变压器核相、或电压互感器二次核相;

（2）高压核相器直接判断核相。适用于一切高压变压器的核相；两个不同的电网并网。中试控股讲解目前短距离使用有线高压核相器，距离较远的我们可以使用无线传输功能的高压核相器，这种方法适用于任何高压线路。

（3）利用线路本身测量绝缘电阻核实相位。利用架空线路本身直接定相的方法是有效可靠的，采用此法应使用2500V的绝缘电阻表，测量出相位间及相间对地的绝缘电阻，并设计出测量相位关系表。这种方法只用于离线测量。

相位、相序错误的危害

回路接线相序错误的后果。当相序不同的两个电源系统或接线组别不同的变压器时，将会造成短路事故，影响两台主变压器；

相序接错会使三相旋转电器反向旋转，影响设备、功率型仪表失常、计量失效;负序电压继电器长期保持动作状态，继电保护装置可能误动，影响正常其它。
