线路参数测试系统

电力工作者在工作中，经常需要对高压电力电缆的一系列的工频参数进行测量，需要用到工频输电线路参数测试仪，那么该设备应当如何接线呢？很多电力工作者都不是特别明白，本文继来给大家简单介绍工频输电线路参数测试仪如何接线。

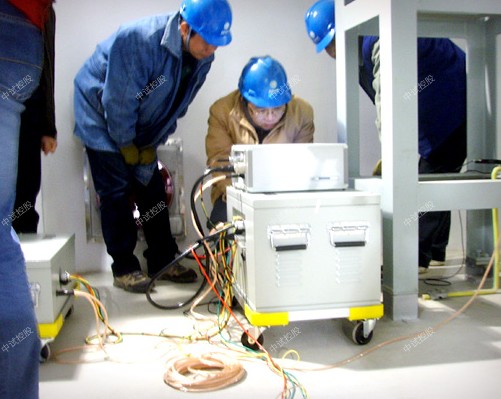

        在正序电容（正序开路）试验中，测量的线路一直开到终点（相对于测量端），仪器电源输出到测量线的测量端到电流引线外，电压测量输入端连接到电压导线。
        工频输电线路参数测试仪的接线工作很简单，电力工作者根据该设备的说明书，很容易就能掌握，但是还是需要根据试验的实际情况来，不能盲目进行。

ZS110A 线路工频参数测试仪


简介


中试控股ZS-110A线路工频参数测试仪用于输电线路工频参数测量的高精度仪器，对于输


电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、它


以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；


特征


1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无


功功率等参数。


2、允许外接电压互感器和电流互感器进行扩展量程测量。


3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器


本身有所损坏。


4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液


晶带亮度调节，可适应冬夏各季。


5、可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。


6、为配高压测量车的保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理


。


参数


1、输入特性


电压测量范围：0~750V 宽量限，一档可保证精度。


电流测量范围：0~100A，内部自动切换量程。


2、准确度


电压、电流：±0.5%


功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）


阻抗、容抗、感抗：0.5%


电阻、电容、电感、电导、电纳：0.5%


3、工作温度：－10℃~ +40℃


4、工作电源：交流160V~265V


5、绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩ。


b、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。


6、体积：32cm×24cm×13cm


7、重量：3Kg

线路参数测试系统输电线路故障距离测试仪适用于35kV及以上各电压等级的架空输电线，当发生永久性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

2.用仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。 Lx=L0×L2/L1
