微机保护校验仪

时间：2021-07-15

微机保护校验仪

继电器的相互动作检验

继电器的相互动作检验系用手动办法闭合或断开某些继电器的触点，以观察保护装置动作情况和顺序，是否符合原理接线图、安装质量是否良好等。检验时应注意以下几点：
①在相互动作检验前，应断开在相互动作过程中可能引起其他装置误动作的压板或回路；
②检验时应将盘上的直流电压降至80%额定电压进行，以模拟直流电压降低时，检验继电器的可靠性；
③如保护是按相分开的，相互动作检查亦应按相进行。所有联线、压板、切换开关均应在工作的位置下，检查保护装置动作的正确性。同时应注意检查是否有迂回电路存在；
④若保护装置的动作情况与短路类型有关，则应模拟各种可能短路情况(包括由一种短路过渡到另一种短路情况)以及其它暂态过程来进行检查；

⑤若保护同时操作几台开关，则应分别检查每台开关跳合闸回路的正确性和可靠性。

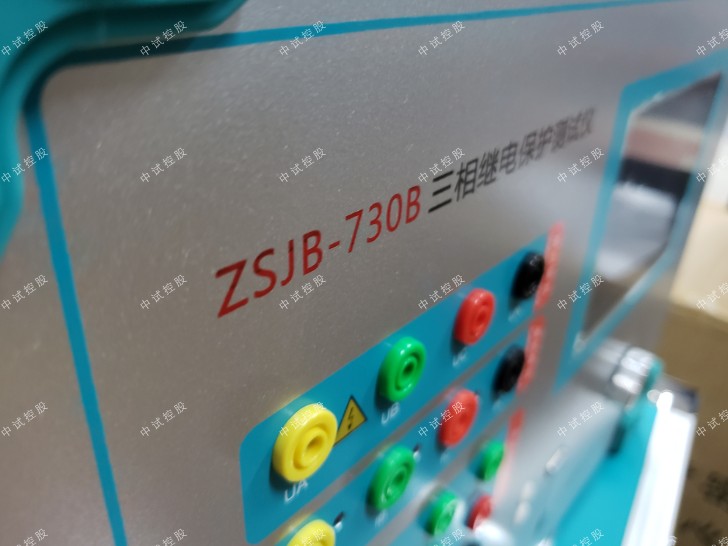

一、ZSJB-730B三相继电保护测试仪
简介
ZSJB-730 微机继电保护测试仪是在中试控股参照电力部颁发的《微机型继电保护试验装置技术条件》的基础上，广泛听取意见，总结目前同类优缺点，充分使用现代微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接笔记本电脑运行的结构，主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。
二、特征
智能型主机
主机采用高速高性能数字信号处理器运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 6次谐波、300Hz也可以达到每周波60点的高密度。单机独立运行
装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。联接电脑运行通过 Windows(不包括Win2000) 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。16位DAC芯片16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。大屏幕LCD显示屏
本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。“傻瓜式”操作
采用控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。
中试控股新型高保真功放
输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，每相电压
可输出100V/120V，电流三并可输出 90A / 120A。精度好，可靠性高。
电流、电压直接输出
相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可
变角度、变频率，可叠加 0-6 次谐波。
自我保护
采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。具有独立直流电源输出
装置设有一路110V 及 220V可调直流电源输出。接点丰富
具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
主机一体化单机箱结构
采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。
三、额定参数
电流输出交流相电流输出（有效值）：0～40A / 每相
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A / 每相
相电流最大输出功率：420VA
三并电流最大输出时最大输出功率：900VA
三并电流最大输出时允许工作时间：10s
频率范围（基波）：20～1000Hz
直流相电流输出：0～±10A / 每相
最大输出负载电压：20V
电压输出交流相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA/100VA
频率范围（基波）：20～1000Hz
谐波次数：1～20次
直流相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA
开关量输入空接点：1～20mA，24V
电位接点输入：“0”：0～+6V；
“1”：+11v～+250V
开关量输出空接点接点 DC：220V／0.2A；AC：220V／0.5A
时间测量测量范围：0.1ms～9999s
电源电压允许范围：AC 220V±10%，50／60Hz
环境温度允许范围：-10℃～+50℃
体积重量体积：430×340×200mm3；重量：20kg输出及测量精度
额定范围内精度电流交流相电流 <0.2%
交流大电流端子输出 <0.2%
直流电流 <0.5%
电压交流电压 <0.2%
直流电压 <0.5%
其它频率精度（50Hz时） <0.01Hz
相位精度<0.5°
谐波失真度 <0.5%
时间测量精度 <0.1ms

微机保护校验仪用外部电源供给一次电流来检验保护装置
新安装的或二次回路经变动后的各种保护装置，应在一次回路通过大电流来检验其动作的正确性和可靠性。
大电流可采用大电流发生器获得，此法常用且简单。它可以检验线路、母线、发电机及变压器的电流保护。
微机保护校验仪试验设备及仪表
试验时选用的设备及仪表，应充分注意以下几个方面：
①设备及仪表的额定容量及测量范围，应能满足整个试验中可能达到的最大量值，而不致过载或超越其量程。
②选用的仪表设备的准确等级，一般不低于0.5级，特殊表计如双臂电桥等也应不低于2.5级。为使读数准确，试验时应利用仪表全刻度盘的20%以上的范围。
③选用的仪表应在所规定的合格期内。
④应注意仪表本身的阻抗和损耗对测量结果的影响。当测量小容量电源供给的电流、电压时(如滤过器、差动保护回路等)，较大的仪表自身损耗，会导致测量结果不正确。故应选用内阻最低的毫安表和内阻最高的电压表。
⑤测量小电流、低电压时，应适当选用接线方式，以获得最准确的测量结果。
⑥所用的仪表的刻度，都是按正弦波形的有效值来刻划的。测量正弦波电流、电压时，可使用任何类型的交流仪表。当测量非正弦波电流、电压时，则因测量仪表类型不同，测量结果各异。对继电器反应电流有效值者，应采用电磁型或电动式仪表；对反应平均值者，宜中试控股采用磁电式或整流型仪表。
⑦电动式与电磁型仪表的指示与外部磁场有关，故使用时应特别注意周围外部磁场的影响。
⑧电流的调整可采用分压器或串联电阻和负荷变阻器、升流器及水阻等方法。凡与试验电源波形有关的继电器，试验时宜采用纯电阻的变阻器，且应接于相间电压。如因设备限制只能使用相电压或升流器时，应先检查加入继电器的电源波形是否满足要求。
⑨时间的测量应根据测量的准确度的要求，分别采用周波积数器、电秒表、毫秒表等。
