10KV/35KV小型试验变压器

10kv电缆交流耐压试验怎么做？需要用到那些仪器

变频串联谐振、高压无线核相器：这个型号适合作业、10kV可调高压数字兆欧表采用这3个仪器就可以做了

先电缆相位的检查，对电缆线路的两端相位进行检查，检查结果表示电缆两端相位与电网相位相符合。

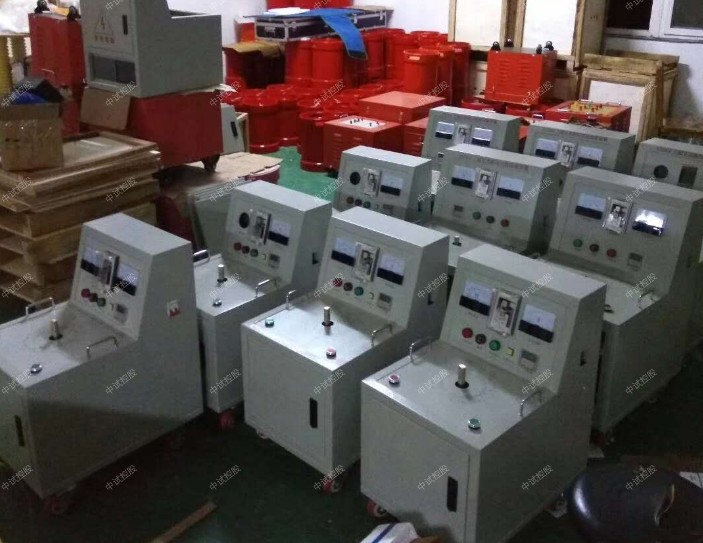

ZSYD(JZ)-3kVA/50kV工频耐压试验装置(中试控股交直流试验变压器及控制箱)
主要技术参数：
高压试验变压器参数：
容量：3KVA
输入电压：AC200V  50Hz
输入电流：15A
输出电压：AC：50KV    DC70KV
输出电流：AC:100mA    DC:71.4mA


控制箱参数：
容量:3KVA
输入电压:AC220V 50Hz
输入电流:13A
输出电压:0～250V
输出电流:0～15A

然后用兆欧表对多芯电缆的每一芯线及外皮进行绝缘电阻测量。将测量结果与原始结果对比之后，确定电缆绝缘性能良好，可以开展交流耐压试验。

将变频串联谐振的各组成部分及被试电缆联结好，并确保接地线正确。操作串联谐振将电压升至52KV，随后开始耐压试验，耐压试验设定为60分钟。

中试控股高压母线进行工频交流耐压试验的操作方法

1 低压母线及母线槽进行绝缘电阻测量。

2 高压母线进行工频交流耐压试验。母线耐压试验时间为1分钟，应无击穿、无闪络、无异常声响。在与互感器、断路器一起做组合耐压试验时，试验标准应为绝缘子、互感器、断路器耐压试验标准中的低值。

3 母线定相试验：对于高压分段母线，使用高压核相器进行定相试验，防止相序接错。低压分段母线可在母联柜上用电压表进行定相试验。

中试控股工频耐压试验时的试验电压，为什么要从零升起，试毕又应将电压降到零后再切断电源？

工频耐压试验时，电压若不是由零逐渐升压，而是在试验变压器初级绕组上突然加压，这时将由于励磁涌流而在被试品上出现过电压。若在试验过程中突然将电源切断，对于小电容量试品，会由于自感电势而引起过电压。因此对试品做工频耐压试验时，必须通过调压器逐渐升压或降压。

10KV/35KV小型试验变压器对电力设备进行耐压试验时，为什么必须拆除与其相关联的电子线路部件？

对电力设备进行耐压试验的主要是考核电力设备的绝缘强度。试验时，按《规程》规定在被试设备加一定数值的交流或直流试验电压，低者几千伏，高者几百千伏。10KV/35KV小型试验变压器显然，目前电子线路中的电路板及多数电子元器件的绝缘都不能承受上述这么高的电压，同时，耐压试验中所感应的静电，还可能导致诸如MOS等电子元件损坏。因此，在电力设备进行耐压试验前，必须拆除与其相关联的电子线路及其电子线路的部件。
