高压技术
10KV/35KV变压器试验设备
时间:2021-06-18

10KV/35KV变压器试验设备

高压电缆耐压试验有没有时间要求?

高压电缆做过耐压实验后就不用再做了,变电站一段时间后,再运行的话需要做除尘工作。

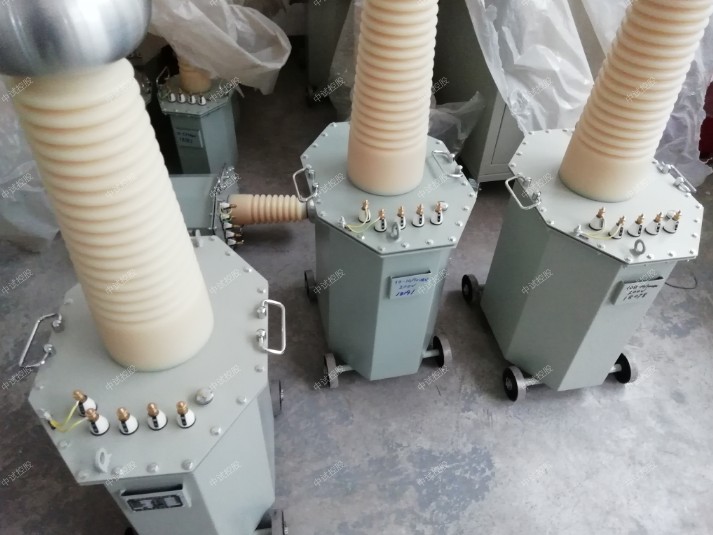

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)


中试控股高压试验变压器参数:
容量:10KVA
输入电压:AC200V  50Hz
输入电流:50A
输出电压:AC:50KV    AC:70KV
输出电流:AC:200mA    AC:142.8mA

中试控股控制箱参数:
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0~250V
输出电流:0~50A

1. 绝缘耐压试验标准,在各个都有具体规定。标准(GB311.1-83)规定了3~500kv输变电设备的基准绝缘水平;3~500kv输变电设备雷电冲击耐受电压,一分钟工频耐受电压;以及330~500kv输变电设备操作冲击耐受电压。电工设备部门和电力系统运行部门在选择耐压试验的项目和试验电压值时,都应符合标准的规定。


2. 整流桥耐压测试主要指绝缘耐压测试标准。绝缘耐压试验是检验和评定电工设备绝缘耐受电压能力的一种技术手段。对一些缺少备品或修复时间较长的运行中关键设备,应慎重考虑是否进行绝缘耐压试验。

3. 整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路, 选择整流桥要考虑整流电路和工作电压。


耐压测试(puncture test)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍,不低于1000V。其加压时间:对于以瓷和液体为主要绝缘的设备为1分钟,对于以有机固为主要绝缘的设备为5分钟,对于电压互感器为3分钟,对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。

光伏组件6000V耐压测试标准值,3600V耐压测试标准值是多少?


10KV/35KV变压器试验设备依据IEC标准,A类别2000V+4倍的系统最大电压,B类别1000V+2倍的系统最大电压。系统最大电压IEC标准为1000V,UL标准为600V。


中试控股开关电源耐压测试标是多少伏?

开关电源要过UL认证耐压需要打3KV;

10KV/35KV变压器试验设备高压电机打耐压要打到多少
打耐压使用的是6000V和10000V电压,由于电网不同,也有3300V和6600V的电压等级。高压电机产生是由于电机功率与电压和电流的乘积成正比,因此低压电机功率增大到一定程度(如300KW/380V)电流受到导线的允许承受能力的就难以做大。
根据实际而定方式:电机容量大小与电源容量且1000KW以下的可直接启动,这时的冲击电流是额定值的3-6倍,为了防止冲击电流过大。
对于大电机必须考虑减少启动电流的启动方式:有串电抗启动,变频启动,液力偶合器启动等多种方式,有复杂有简单,价钱差异很大,由于电压高,电流冲击大,电机必须满足过电压的要求,绝缘等级要求较高。
