交流耐压测试机

电气设备的绝缘结构在运行中可能受到以下四种电压作用：

(I)工频高工作电压 电气设备的绝缘结构在其整个运行过程中，必须能够长期连续地承受工频高工作电压，通常称之为系统高运行电压，一般为额定电压的1 .15倍。

超低频(0.1Hz)耐压试验是鉴定交联聚乙烯绝缘电力电缆绝缘强度的直接方法，可作为判断投运后的交联聚乙烯绝缘电力电缆能否继续投入运行的重要参考依据。超低频(0.1Hz)耐压试验是试验，试验时，建议使用10 000伏兆欧表对试品电缆先进行绝缘电阻试验，记录试验结果。

交流耐压测试机0.1 Hz超低频耐压设备具有体积小、轻便、微机控制、易于操作等特点，而且电缆故障的发现效率较高，对电缆损伤较小。

(2)暂态过电压  它包括习惯上所指的上频电压升高和谐振过电压。工频电压升高起因于空载线路的电容效应、甩负载和不对称接地。当突然甩负载后，由于电源只带一条空载的输电线路，而输电线路的对地容抗可用X0表示，这样流过电源内阻的电流就突变为容性电流，这个电流流过系统中的感抗就造成了电压升高。因为这个升高了的电压仍接近于50Hz交流电压，故称为工频电压升高，在近代的继电保护条件下，其作用时间约为几十毫秒至1 s。与长期交流电压一样，它对电气设备内绝缘老化及电力系统的绝缘结构影响很大。谐振过电压起因于含铁心的非线性电感元件所引起的铁磁效应或谐振，其幅值较高，持续时间较长，其频率可以是工频基波，也可以是高次或分次谐波。

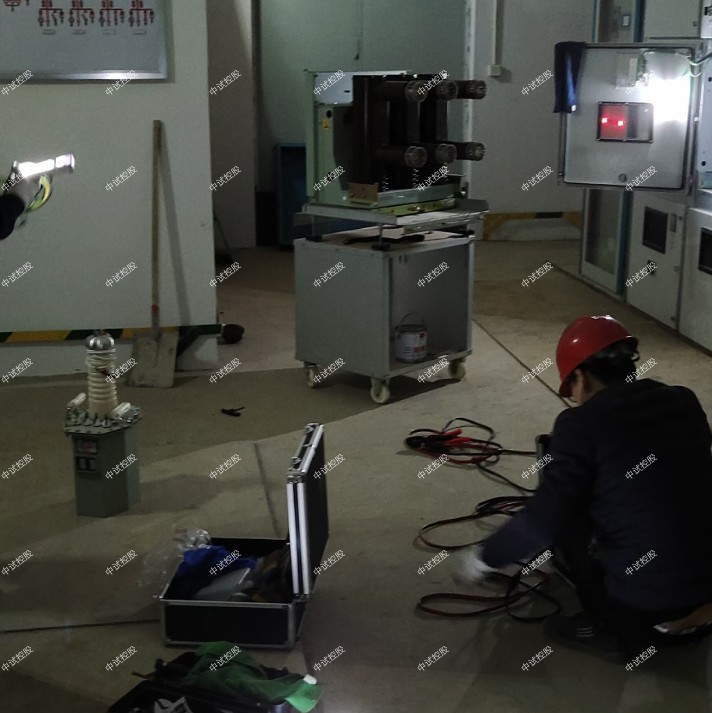

ZSYD(JZ)-10KVA/100KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)


中试控股高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC100KV   DC140KV
输出电流：AC100mA   DC71.4mA


中试控股控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45.5A
输出电压:0～250V
输出电流:0～50A

耐压试验结果的判断方法

如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：

1．用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；或进行二次升压试验，电压逐步若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花 放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。

2．若绝缘电阻没有太大变化，或二次升压后可持续1min 无击穿动作，则认为第一次击穿是空气间隙击穿（尘埃等物质引起），我们通常称为飞弧 。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

(3)操作过电压 它是由于电力系统中的断路器动作所产生的。例如，切断、闭合空载长线路，切断空载变压器等。这种过电压的波形很不规则，情况不同时变化很大，可以是衰减振荡波或是非周期性电压的冲击波，一般在1ms之内电压达到大值。电力系统中的操作过电压与系统电压有关，而且系统电压越高倍数越小，6～35kv系统约为5～4倍。

(4)雷电过电压(或外部过电压、大气过电压)  它是由于雷云放电产生的，幅值很高，作用时间约几到几十微秒。：目前，对于雷电过电压的试验标准电压波规定为1.2／50us的全波。雷电过电压往往造成电气设备的绝缘，为保证电力系统的安全运行，对雷电过电压必须采取预防措施，如安装避雷针、避雷线、避雷器等。

一、超低频耐压试验试验标准(35 kV及以下)

交接时，试验电压峰值：3Uo，试验时间：60 rain；

交流耐压测试机预试时，试验电压峰值：2．1U。，试验时间：5 min。

二、危险点及防范措施

测试人员应不得触及导体，并保持与带电设备足够的安全距离；测试中其他非相关人员不得进入试验现场，进入现场人员必须保证足够的安全距离；

试验完后必须得到试验操作人的许可，接地放电后方可变更接线或拆线，并派人到电缆另一侧。

三、安全注意事项

(1)仪器使用前应预热1 min。

(2)测试仪器出现异常现象应立即停止加压。并将调压器回零。

(3)指针上升时进行加压，指针返回时暂时停止加压，恢复上升时继续加压至规定数值。
