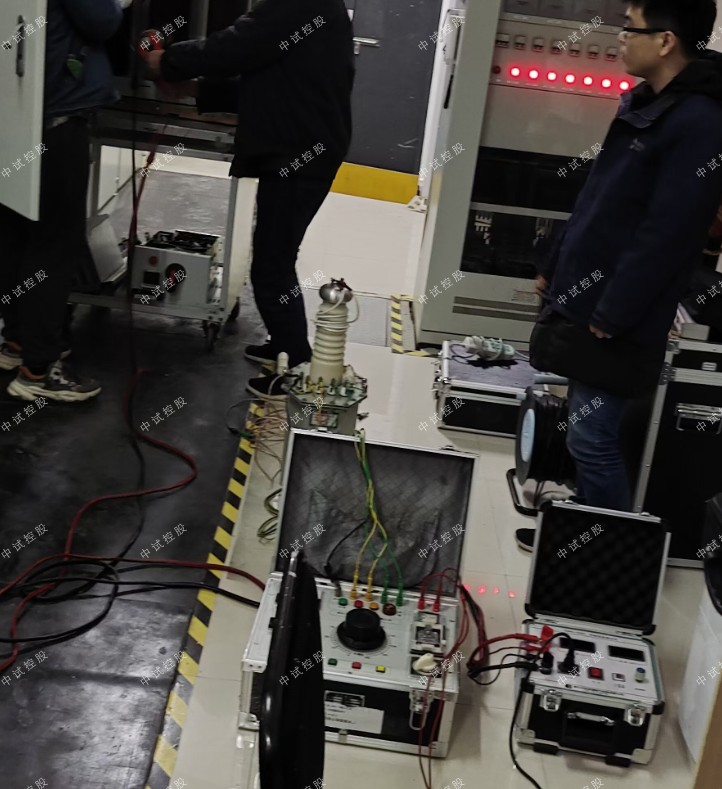

交流高压试验变压器

聚乙烯，交联聚乙烯电缆的广泛应用，对传统的电缆试验方法提出了挑战，直流耐压试验方法已不适用于这类电缆。主要原因如下：

(1)直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况。

交流高压试验变压器调幅机械整流式0.1Hz高压发生装置

单相自耦调压器(3 kVA、0～250V)。B2为电动调幅调压器3 kVA、0～200 V，它把等幅的正弦波电压变为调幅的正弦波交流电压，输出的调幅电压波形B3为试验变压器，它将调幅的50 Hz交流电压升高到所需的电压值；R、C1是为改善分频器S1电弧情况而设置的电阻和电容，经调试，R=40~50kΩ，C=4000~6000pF。S1为高压分频器，它由同步电动机M1带动，确保在50Hz下每分钟接通3000次，且调节在调幅波的每一个峰值处接通(每次特续30°电角度)，以便分出0.1 Hz的电压波形。m为0.1Hz电压测量轻置，由R1、R2电阻分压器、桥式整流电路、微安表、电压表、

观察电压波形的超低频SB型示渡器及保护间隙JX组成。

ZSNY-5KV二次回路工频耐压试验装置
该仪器能检测被测试仪器、电器的绝缘结构或材料的绝缘强度等技术指标，被广泛用于电工器材、电器仪表、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，
该仪器外形美观、中试控股输出电压由数码管显示，清晰、直观、准确。各参数设置用小键盘输入，操作方便。


特征
外观与键盘
1、前板有：输出电压调节旋钮、按键、中试控股电流表，电压表，计时器、高压输出插孔、高压输出棒控制端口（此端口连接时，键盘“启动”键失效）、接地端钮。
2、后板有：AC220V电源插座及开关，电源插座内含10A保险管。




按键功能介绍
1、电压表：AL1过压电压设定；
2、电流表：AL2过流电流保护设定，AL1过流电流设定；
3、计时器：时间设定；
4、电源开关：仪器供电；
5、启动按键：电压输出控制；
6、停止按键：电压输出关闭；
7、计时按键：控制计时器的电源；
8、输出电压调节盘：调节输出电压。




参数
1、工作电源： AC 220V±10﹪,50HZ，5A
2、输出电压： AC  0.5～5KV，±3﹪
3、击穿电流： AC  2～200(mA) ±3%, 任意设定
4、环境温度： 0～40℃
5、相对湿度： 不大于75%

(2)中试控股直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方

调幅硅整流式0.1Hz高压发生装置

调压器B1甩来调节试验电压，电动调压器B2是电刷接触式旋转强调压器，由单相异步电动机M驱动，通过两极涡轮涡杆减速器得到l 0 r/min的转速，经过正弦机构连杆和齿轮传动，使调压器作往复旋转，输出包络线为0.1Hz的正弦电压。该电压经过试验变压器B3后，由高压硅堆D整流，再施于被试发电机Cx上，装置的输出电压由R4、R5组成的电阻分压器测量。还可用示波器观察其波形。

(4)中试控股直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用时间。

交流高压试验变压器使用50 Hz交流耐压方法进行试验。由于电缆为容性负载，需要很大的试验容量，导致试验变压器体积太大，搬运比较困难。针对聚乙烯／交联聚乙烯电缆的现场耐压试验问题。

电子式0．1Hz高压发生装置

用可控硅K1和K2对50 Hz电压进行调幅控制，调幅包络线频率为0.1Hz，用试验变压器B升压，高压侧采用氧化锌压敏电阻W作为双向稳压元件，输出正弦波形为0.1 Hz电压，用分压器和数字式峰值电压表测量电压。
