互感器工频耐压设备

根据《预规》要求：35kV变压器的定期试验电压值按部分交换绕组电压值，即72kV考虑，交接试验电压值按全换绕组考虑，即85kV。按上述计算公式，I＝UWCX＝72×103×314×7000×10-12＝158×10-3A，P＝100×103×158×10-3＝15.8kVA，选择100kV原因是考虑到35kV系统的其他高压设备也可使用。(电流和电压互感器为72kV，少油断路器为95kV，绝缘子为100kV，阀式避雷器为50kV，隔离开关为95kV)。
    按上述计算可选取YDJ-20kVA/100kV型试验变压器。

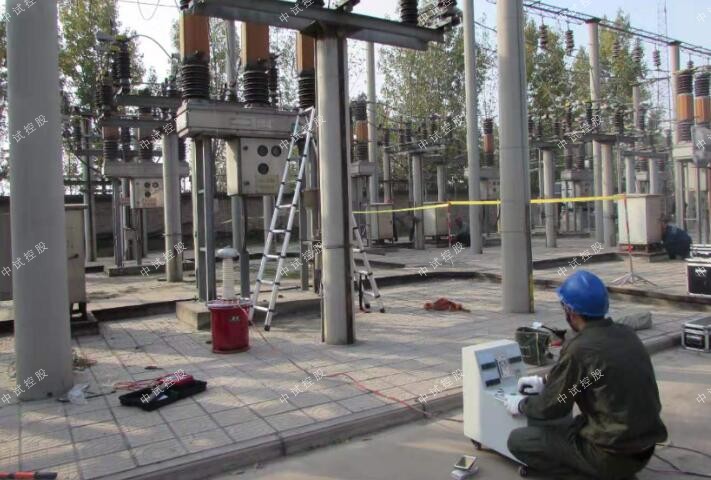

ZSYD(JZ)-15KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱)


高压试验变压器参数：
容量：15KVA
输入电压：AC400V  50Hz
输入电流：37.5A
输出电压：AC100KV AC140KV
输出电流：AC:150mA   AC:107mA


控制台参数：
容量:15KVA
输入电压:AC380V 50Hz
输入电流:39.5A
输出电压:0～430V
输出电流:0～37.5A

互感器工频耐压设备从波形图分析故障性质

变压器进行操作波试验时，在示波图上出现如图4-9(a)所示波形，即电压升至击穿点后便突然下跌，随之产生振荡，而电流则同时突升。这种波形属于永久性的主绝缘击穿。
    对另一台变压器进行操作波试验时，电压波下降后又回升，形成马鞍形，电流则发生突变和振荡，此种波形属于由于油的灭弧作用使故障点绝缘恢复。
    对一台匝间短路变压器进行试验时，其电压幅值由于匝电流去磁作用而降低，同时由于短路点损耗使电容放电加快，波尾部分电压明显下凹，而电流则基本不变，第二峰值提前出现(电阻损耗影响)

互感器工频耐压设备降压放电
    每相试验结束，应将调压器降到零，并切断电源，通过绝缘放电，将芯线先经约80kΩ/kV的限流电阻反复几次对地放电直至无火花后，再直接接地放电。
    在改接线时，高压出线端应始终接地，以防意外。再次试验前，应注意解除出线端上的接地线。
    2.7 全部试验完毕
    应将电缆对地短接，充分放电5～10min才能撤去才进行恢复工作。
    3、成套直流高压试验仪器
    3.1 直流高压发生器的特点
    直流高压发生器采用串级式中频多倍压电路产生高压直流电，应用脉冲宽度调制技术（PWM），电压调节的线性和稳定性得到了提高。由于采用了高频率开关脉冲宽度调制，可以选用较小的电感、电容进行滤波，使滤波回路的时间常数减小，有利于自动调节回路的品质和输出电压波形的改善。

超低频交流耐压试验
    工频交流试验由于试验设备容量大而不适合现场试验要求，变频谐振试验装置试验产生谐振的条件难以满足，借鉴高压XLPE电缆的交流耐压试验中采用 超低频作为试验电源的方法。超低频高压发生器 的工作频率仅为工频的1/500，理论上它的容量可以比工频交流试验降低500倍：
    I＝2πfCU×10-3＝2π×0.1×7.6161×320×10-3＝15.31A
    P＝2πfCU2×10-3＝2π×0.1×7.6161×3202×10-3＝490.02kVA
    所以YCVLF超低频高压发生器的容量远比工频交流耐压的试验设备小。使得试验变压器的重量可大大降低，按照100～200N/kVA计算，变压器的重量达5～10吨，并不能很容易地移动到现场进行试验。因此这种方法主要应用于中低压电缆的试验，由于电压等级偏低，还不能用于110kV及以上的高压电缆试验。
