6KV调频串联谐振成套试验装置

0.1Hz程控超低频高压发生器电缆的超低频耐压试验方法

1．在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；

2．连线方法：试验时应分相进行，被试相加压，非被试相短接接地。因此，在《预规》中说明：有条件时，可采用超低频耐压试验装置，试验电压为工频试验电压峰值的1.2倍。由研究可知，0.1Hz电压在绕组端部绝缘的分布，介于50Hz和直流电压之间，故易检出槽口及其附近绝缘问题

中试控股按照有关规程的要求，试验电压峰值可按如下公式确定：

其中Umax：为0.1Hz试验电压的峰值（kV）

6KV调频串联谐振成套试验装置β：0.1Hz与50Hz电压的等效系数，按规程的要求,取1.2

35kV开关母线串联谐振，互感器,35kV/50000kVA主变,35kV电缆2km,10kV5km
一、简介

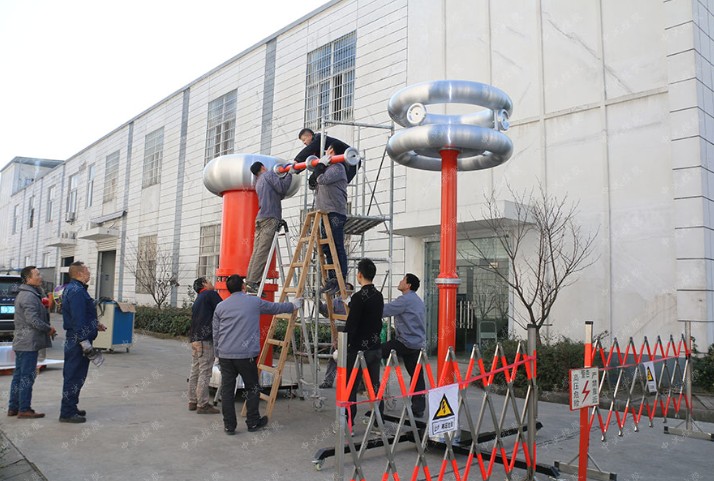

ZSBX-35kV开关母线变频串联谐振


1、帮助实现各种被试品的预防交流耐压试验和交接交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。






二、技术参数
试验对象：


1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
3、35kV/50000kVA主变的交流耐压试验，电容量≤0.015uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


设备组合


被试品对象


电抗器67.5kVA/27kV四节
激励变压器输出端选择35kV/300mm2电缆2km
使用电抗器两节串联两组并联3kV10kV/300mm2电缆5km
使用电抗器四节并联1.5kV35kV/50000kVA主变使用电抗器四节串联及补偿电容器6kV35kV开关、互感器使用电抗器四节串联6kV




额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压： 27kV；54kV；108kV；
额定电流： 10A；5A ；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1台
额定容量：15kVA；
输入电压：0-400V，单相；
输出电压：1.5/3/6kV
结    构：干式；
重    量：约75kg；


变频电源ZSXB-F-15kW/220/380V                          1台
额定输出容量：15kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：37.5A
额定输出电流：37.5A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


中试控股高压电抗器ZSDK-67.5kVA/27kV                     4节
额定容量：67.5kVA;
额定电压：27kV；
额定电流：2.5A；
电感 量：46H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约65kg；


中试控股电容分压器ZSFRC-110kV/1500pF                      1套
额定电压：110kV；
高压电容量：1500pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约10kg；


中试控股补偿电容器ZSBC-70kV/20000pF                      1套
额定电压：70kV/35kV；
高压电容量：20000pF/40000pF；
重量：15kg

K：通常取1.3～1.5，一般取1.5

Uo：发电机定子绕组额定电压（kV）

例如：额定电压为13.8kV的发电机，超低频的试验电压峰值计算方法为：

4.6KV调频串联谐振成套试验装置试验时间按有关规程进行。

随着电机容量的增加，发电机绕组对地电容量也越来越大，特别是水轮发电机，交流耐压试验的设备容量也越来越大，给试验带来了困难。由于采用0.1Hz比采用Hz的频率减小了500倍，解决了试验设备容量的难题。

而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

1.在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

2.连线方法：试验时应分相进行，被试相加压，非被试相短接接地。
