35KV变频谐振耐压试验装置

交流耐压试验的加压方法一般有：

1.是工频耐压，包括用常规的交流试验变压器和工频串、并联谐振试验，可以对交流电动机和发电机、绝缘子、断路器、电流互感器等设备进行；

1 35kV及以下电压等级的支柱绝缘子应进行交流耐压试验,可在母线安装完毕后一起进行,试验电压应符合本标准附录F的规定。

2 35kV多元件支柱绝缘子的交流耐压试验值,应符合下列规定

2.是冲击电压试验，主要考验被试品耐受操作波过电压和大气过电压下绝缘的承受能力，它分为操作波冲击电压试验和雷电冲击电压试验。

交流耐压试验对于设备内部绝缘劣化有着累计效应，能使绝缘强度逐步衰减，因此，必须正确地选择试验电压大小和时间，Us越高，发现绝缘缺陷的有效性更高，但被试品击穿的可能性越大，积累效应更严重。

35KV变频谐振耐压试验装置电力电缆线路交流耐压试验,应符合下列规定:

3.是感应耐压试验，如变压器、电磁式电压互感器等，采用从二次加压使得一次侧感应高压的方法，它不仅可以考验被试品的主绝缘（绕组对地、相间、相对地），还可以考验纵绝缘（同一绕组的层间、匝间），通常采用100~400HZ的倍频进行；

35kV变频电缆串联谐振1km

一、简介

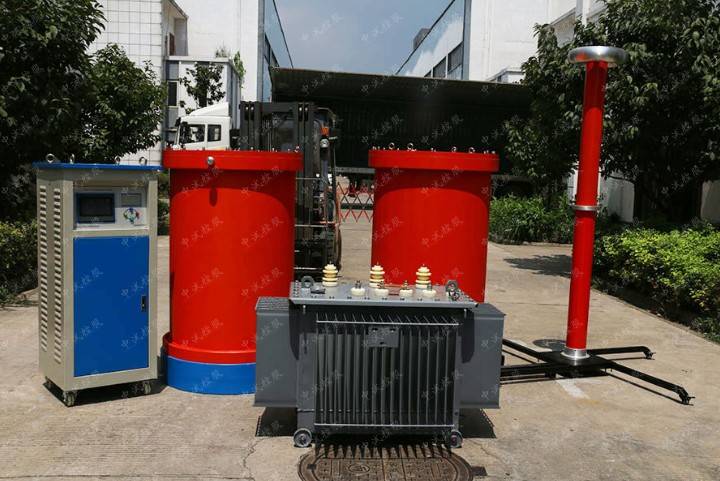

ZSBX-35kV变频电缆串联谐振1km

1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

二、技术参数

试品对象

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；

2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；

3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。

额定容量：135kVA；

输入电源：单相220或三相380V电压，频率为50Hz；

额定电压：27kV；54kV；

额定电流：5A；2.5A；

工作频率：30-300Hz；

装置输出波形：正弦波

波形率：输出电压波形率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

激励变压器ZSJLB-7.5kVA/1.5/3kV/0.4kV 1台

额定容量：7.5kVA；

输入电压：0-400V，单相；

输出电压：1.5/3kV

结 构：干式；

重 量：约48kg；

变频电源ZSXB-F-7.5kW/220/380V 1台

额定输出容量：7.5kW

工作电源：220/380±10%V（单/三相），工频

输出电压：0 –400V，单相，

额定输入电流：18.75A

额定输出电流：18.75A

电压分辨率：0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运行 时 间：额定容量下连续60min

额定容量下连续运行60min元器件高温度≤65K;

噪 声 水 平：≤50dB

高压电抗器ZSDK-33.75kVA/27kV 4节

额定容量：33.75kVA;

额定电压：27kV；

额定电流：1.25A；

电感 量：100H/单节；

品质因素：Q≥30 (f=45Hz)；

结 构：干式；

重 量：约40kg；

中试控股电容分压器ZSFRC-60kV/1500pF 1套

额定电压：60kV；

高压电容量：1500pF；

介质损耗：tgσ≤0.5%；

分压 比：1000：1

测量精度：有效值1.5级;

重 量：约6kg；

三、设备组合

被试品对象

中试控股电抗器33.75kVA/27kV四节

中试控股激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km

使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km

使用电抗器四节并联1.5kV≤22kV10kV开关、互感器

使用电抗器两节串联3kV≤42kV

35KV变频谐振耐压试验装置定子绕组直流耐压试验和泄漏电流测量,应符合下列规定:

1 1000V以上及1000kW以上、中性点连线已引出至出线端子板的定子绕组应分相进行直流耐压试验;

2试验电压应为定子绕组额定电压的3倍。在规定的试验电压下,各相泄漏电流的差值不应大于小值的100%;当大泄漏电流在20gA以下,根据绝缘电阻值和交流耐压试验结果综合

判断为良好时,可不考虑各相间差值

3试验应符合本标准第4.0.5条的有关规定;中性点连线未引出的可不进行此项试验。

1)两个胶合元件者,每元件交流耐压试验值应为50kV;

2)三个胶合元件者,每元件交流耐压试验值应应为34kV。

3悬式绝缘子的交流耐压试验电压值应为60kV。

工装夹具对试验有要求吗？

有要求，工装夹具一般有具有绝缘性质的材料作为支撑，用于固定被试避免直接与大地接触。

油浸式变压器电压选多少合适？

油浸式变压器的电压与被试高电压有直接关联，通常是高于被试的额定大电压即可，一般选用5kvA/100kv或者10kvA/100kv即可
