35KV7公里电缆交流耐压智能试验系统

在由电阻、电感和电容组成的串联电路中，当电容XC和电感XL相等时，XC=XL中的电压U和电流I的相位相同，电路是电阻式的。这种现象称为串联谐振。工频大工作电压电气设备的绝缘结构在整个运行过程中必须能够长期承受工频大工作电压，通常称为系统高工作电压，一般为额定电压的1.15倍。串联谐振试验装置承受的四种电压操作过电压是由于电力系统中断路器的操作引起的。变频串联谐振采用了多重保护措施，使得试验方便、安全可靠。谐振回路固有的滤波效应使得系统输出的试验电压波形完全满足试验规程的要求。

35KV7公里电缆交流耐压智能试验系统变频串联谐振采用调整频率的方式来完成谐振，可方便、准确的找到谐振点。系统的品质因数可以达到20～80，系统轻巧简便，可任意组合。

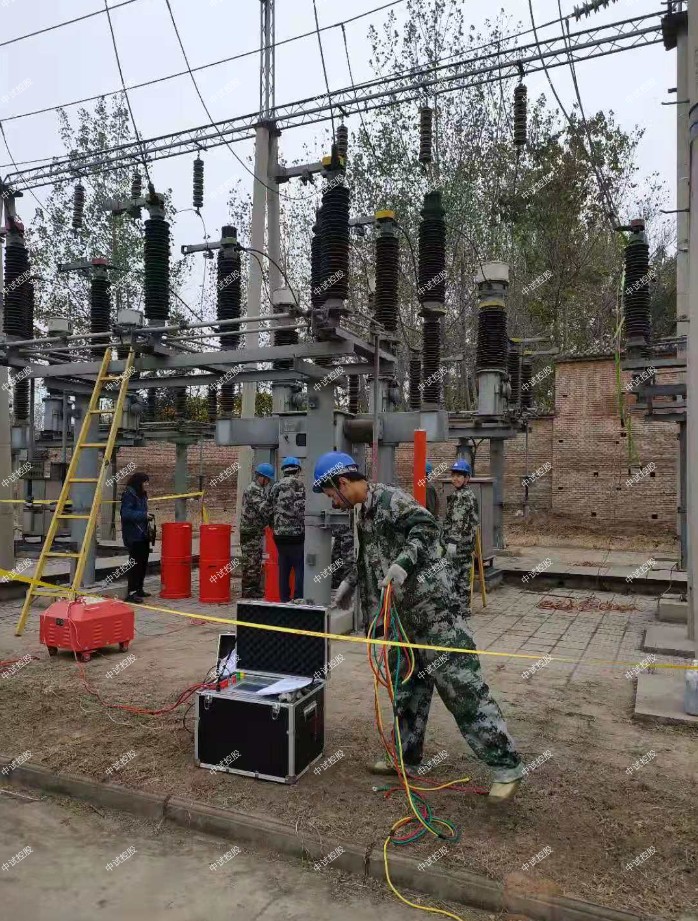

35kV变频电缆串联谐振1km
一、简介




ZSBX-35kV变频电缆串联谐振1km




1、实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。








二、技术参数
试品对象




1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。








额定容量：135kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：5A；2.5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；




激励变压器ZSJLB-7.5kVA/1.5/3kV/0.4kV           1台
额定容量：7.5kVA；
输入电压：0-400V，单相；
输出电压：1.5/3kV
结    构：干式；
重    量：约48kg；




变频电源ZSXB-F-7.5kW/220/380V            1台
额定输出容量：7.5kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：18.75A
额定输出电流：18.75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平：≤50dB




高压电抗器ZSDK-33.75kVA/27kV            4节
额定容量：33.75kVA;
额定电压：27kV；
额定电流：1.25A；
电感 量：100H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约40kg；




电容分压器ZSFRC-60kV/1500pF             1套
额定电压：60kV；
高压电容量：1500pF；
介质损耗：tgσ≤0.5%；
分压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；




三、设备组合




被试品对象




电抗器33.75kVA/27kV四节




激励变压器输出端选择试验电压（KV）35kV/300mm2电缆1km




使用电抗器两节串联两组并联3kV≤52kV10kV/300mm2电缆3km




使用电抗器四节并联1.5kV≤22kV10kV开关、互感器




使用电抗器两节串联3kV≤42kV

变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、35KV7公里电缆交流耐压智能试验系统成套装置试验

（1）  耐压试验：1.1额定电压下，耐压1min；

（2）  短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；
