132KVA-22kV变频串联谐振试验成套装置

串联谐振电路的应用

利用串联谐振产生工频高电压，应用在高电压技术中，为变压器等电力设备做耐压试验，可以有效的发现设备中危险的集中性，是检验电气设备绝缘强度的有效和直接的方法。应用在无线电工程中，常常利用串联谐振以获得较高的电压。

在收音机中，常利用串联谐振电路来选择电台信号，这个过程叫做调谐，下图即为其典型电路。

中试控股串联谐振电路特点

● 总阻抗值小

● 电源电压一定时，电流大

● 132KVA-22kV变频串联谐振试验成套装置电路呈电阻性，电容或电感上的电压可能高于电源电压

中试控股谐振时电路中的能量变化

电路向电源吸收的 Q=0 ，谐振时电路能量交换在电路内部的电场与磁场间进行。电源只向R能量。

高电压可能会损坏设备。在电力系统中应避免发生串联谐振。而串联谐振在无线电工程中有广泛应用。

35kV变频串联谐振5km，110kV电缆1km

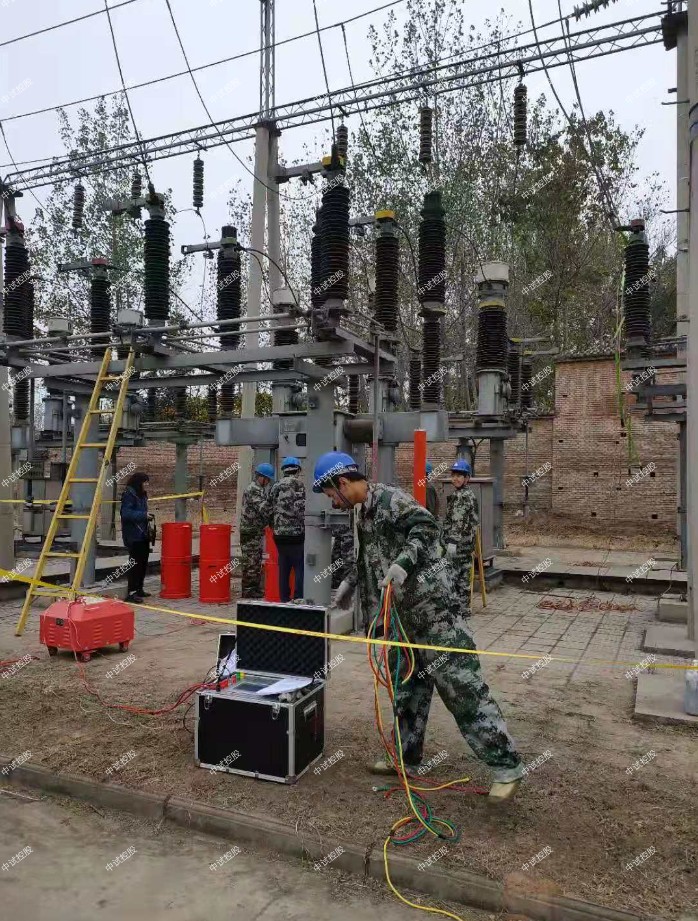

一、简介
ZSBX-35kV变频串联谐振5km，110kV电缆1km


1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


二、技术参数
试验对象：


1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。


设备组合


被试品对象


电抗器81kVA/27kV十节


激励变压器输出端选择110kV/630mm2电缆1km


使用电抗器五节串联两组并联5kV35kV/300mm2电缆3km


使用电抗器两节串联三组并联2.5kV35kV/300mm2电缆4km


使用电抗器两节串联四组并联2.5kV35kV/300mm2电缆5km


使用电抗器两节串联五组并联


（其中一组电抗器接地）


2.5kV


额定容量：810kVA；
输入电源：三相380V电压，频率为50Hz；
额定电压：54kV；135kV；
额定电流：15A；6A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形率：输出电压波形率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；


激励变压器ZSJLB-30kVA/2.5/5kV/0.4kV         1台
额定容量：30kVA；
输入电压：0-400V，单相；
输出电压：2.5/5kV
结    构：干式；
重    量：约130kg；


变频电源ZSXB-F-30kW/380V           1台
额定输出容量：30kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V，单相，
额定输入电流：75A
额定输出电流：75A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运行 时 间：额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪声 水 平：≤50dB


高压电抗器ZSDK-81kVA/27kV           10节
额定容量：81kVA;
额定电压：27kV；
额定电流：3A；
电感 量：34H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约75kg；


电容分压器ZSFRC-130kV/2000pF            1套
额定电压：130kV；
高压电容量：2000pF
介质损耗：tgσ≤0.5%；
分压 比：1500：1
测量精度：有效值1.5级;
重    量：约26kg；

在含有电阻、电感和电容的交流电路中，电路两端电压与其电流一般是不同相的，若调节电路参数或电源频率使电流与电源电压同相，电路呈电阻性，称这时电路的工作状态为谐振。

谐振现象是正弦交流电路的一种特定现象，它在电子和通讯工程中得到广泛应用，但在电力系统中，发生谐振有可能破坏系统的正常工作。

132KVA-22kV变频串联谐振试验成套装置谐振一般分串联谐振和并联谐振。顾名思义，串联谐振就是在串联电路中发生的谐振。并联谐振就是在并联电路中发生的谐振。
