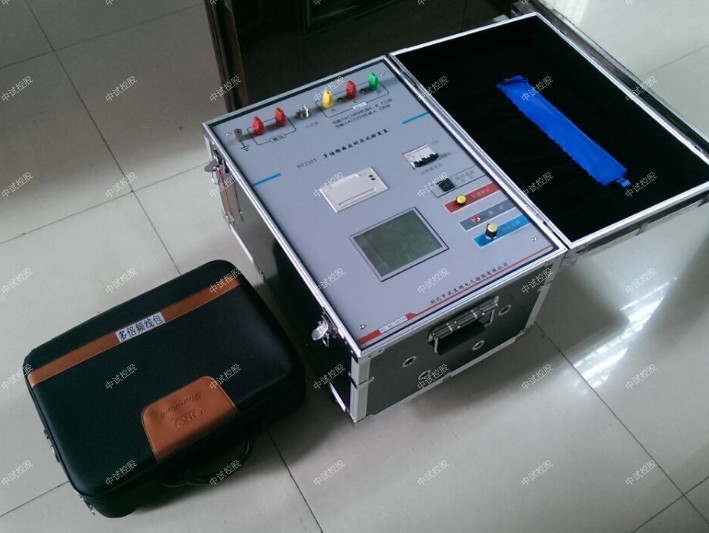

3倍频电源发生器

接线试验方法

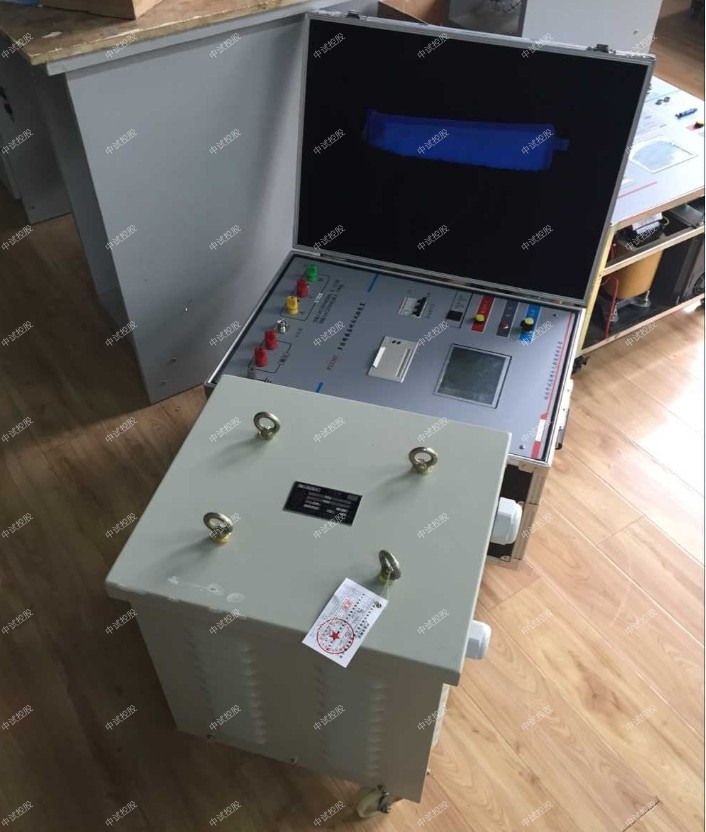

有分体和一体两种类型，当设计容量大于15KVA时，进行外置，减轻单个体积重量和便携性，我以互感器的感应耐压为例说一下试验方法，首先将电压互感器的高压尾接地，然后将二次端的尾端也接地，将输出线接入电压互感器的二次绕组（1a，1n），通过调节输出电压即可实现倍频耐压的测量，倍频耐压试验的80%；您也可以参考其他的相关标准，相比多倍频（200Hz）发生器试验方法完全相同，不同的是多倍频采用的是电子调频，简单，轻便。

串联谐振现场试验

器接线注意事项

3倍频电源发生器无论是还是多倍频发生器在试验时，一定要将地线接好，并保证节点连接良好，否则在试验的过程中容易产生浮点电压，波形不稳定等其他因素，有可能危害到您的安全和影响（多）三倍频发生器的正常工况。

ZSBF-81系列三倍频发生器




一、简介
三倍频变压器是根据标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压




互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感




器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
变压器和互感器的感应耐压试验是保证变压器质量符合标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的




纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕




组间绝缘的试验电压，从而达到耐压试验的。




ZSBF-81三倍频耐压发生器是为满足上述要求，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感


应耐压试验的需要。












二、技术特征
三倍频电源发生器采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（




正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。




三、原理
三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量三次谐波电压，作为发生器的电源，对感应线圈式的电气产品




作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。




四、参数
1、额定容量：5-100kVA;输入三相380V、50Hz正弦波
2、输出0-300V、0-500V、0-1000V（特殊电压定做），150Hz，
3、波形失真≤5%
4、容量：3-150kVA
5、空载运行时间：≤5分钟
6、负载运行时间：40-60秒
7、采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率。
8、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便。
9、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。




五、什么是感应耐压测试仪？
感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍低额定频率；要求在该




电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明




显的变化。根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知，变压器在




额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会




急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合标准的一项重要试验。

1、打开三倍频电源发生器电源开关，电源指示灯和绿灯都不亮？

故障分析：检查电源保险丝，电源线和电源开关；

解决方案：如果其中任何一个出现损坏请及时更换。

2、打开三倍频电源发生器的电源开关后，电源指示绿灯闪烁并同时伴有蜂鸣声。

故障分析：A没有接地；B接地不可靠；C使用的发电机电源或者是经过开关柜隔离变压器的电源。

解决方案：A接地;B检查接地线是否可靠,重新接地；C如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。

3、打开三倍频电源发生器的电源开关后，电源指示绿灯亮，高压指示红灯不亮（高压合不上）.

故障分析：A调压电位器不在零位；B过压整定开关设定为零C高压指示按钮灯可能损坏。

中试控股解决方案：A把调压电位器回到零位B过压整定开关设定为本次试验所需要的电压值C检查高压指示灯如有损坏请更换。

4、三倍频电源发生器在使用过程中高压数字微安表指示始终为零。

故障分析：A高压数字微安表可能损坏B微安表输出线可能短路C微安表输出线接触不良

3倍频电源发生器解决方案：A微安表维修B检查微安表输出线，如有短路碰线请重新焊接C检查微安表输出线和微安表接触式电源开关，如果其中有损坏请及时更换。
