湖北中试高测电气控股有限公司www.zsgcdq.com为您解答：电机综合测试台在试验过程中的注意事项

一、测量定子绕组的绝缘电阻

1.正确选用兆欧表额定电压。兆欧表的额定电压是根据发电机电压等级选取的，兆欧表电压过高台使设备绝缘击穿，造成不必要的损坏。对定子绕组，额定电压在1000V以上时用2500 V兆欧表，量程一般不低于l0000 MΩ，额定电压在1000 V以下时用1000 V兆欧表。

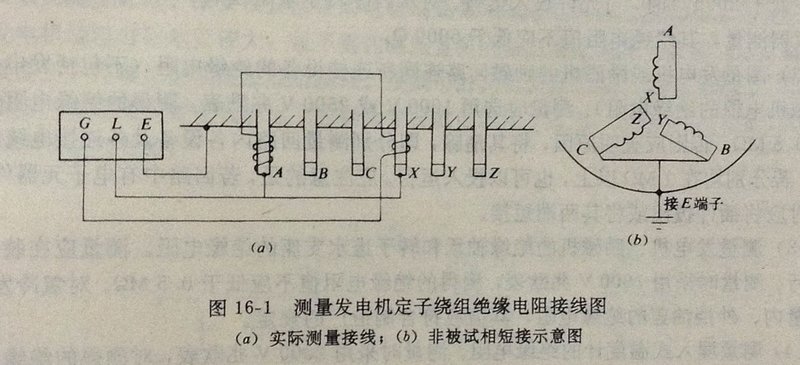

2.试验时被试相接L端子，非被试相短接接地，再接E端子，屏蔽接G端子。图16—1示出了测量定子绕组A相绝缘电阻的接线。

3.测试前后都应充分放电，以保证测试数据的准确性。否则由于放电不充分，会使介质极化和积累电荷不能完全恢复，而且相同绝缘内部的剩余束缚电荷将影响测量结果，例如轮流测量发电机三相绕组的绝缘电阻时，当第一相测试后未经充分放电就进行另一相测试时，第二次施加电压的极性对于相间绝缘来说是相反的，试验电源必然要输出更多的电荷去中和相间残余异性电荷，从而表现为绝缘电阻降低。特别是吸收现象显著的发电机定子绕组，试验前后一定要充分放电，放电时间一般不应小于5 min。

二、定子绕组的直流耐压试验及测量泄漏电流

(1)对水质的要求。哈尔滨电机厂对QFSN一200—2发电机运行水质的要求为：成应无机械杂质的凝结水或其它经处理的软化水，电导率为2μS／cm，pH=7～8，硬度小于2μg当量/kg，允许有微量NH₃。

《火力发电厂水汽质量标准》(SD,163—85)规定：

不加缓蚀剂：电导率≤5μS／cm(25℃)，铜≤200μg／L，pH＞7.6(25℃)；

加缓蚀剂：电导率≤5μS／cm(25℃)，铜≤40μg／L，pH>6.8(25℃)。

因此，在通水状态下试验时，维持电导率≤2~5μS／cm，pH=7~8即可。

(2)微安表的摆动问题。微安表的摆动决定于试验回路的放电时间常数T。对于间接冷却的发电机被试品Rz一般为数百至数千兆欧，而水内冷发电机由于引水管水电阻Rv值较小(一般为数百～数千千欧)，故放电时间常数前者远远大于后者，试验时由于表针摆动不易读准。为了改善电流表的稳定性，可增大时间常数T(因为T=RvC)。为此可采用两种方法：一种为增大电容量，即在被试品上并联l～2μF的电容器；另一种为改善水质，降低水的电导率，提高水阻。一般电导率在5 μS／cm以下，有的在试验中调到2μS／cm以下，均未出现微安表摆动现象。

当对被试品加并联电容时，电容器外壳要对地绝缘，满足时间常数T=CR3≥0.3s，此时直流电压脉动系数不大于5％。

三、交流耐压试验

在耐压过程中，若无异常声响、气味、冒烟以及仪表摆动等现象，可以认为绝缘耐受住了试验电压的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视常能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

应当指出，对氢冷发电机必须在充氢前或排氢后且含氢量在3％以下时进行试验，严禁在置换氢气过程中进行试验。对水内冷发电机一般应在通水的情况下进行试验，而且水质应合格。

顺便指出，对显极式转子要进行交流耐压试验，因为这种转子绝缘击穿后容易修理，转子绕组进行工频交流耐压试验时，转子绕组短接加压，试验电压为产品出厂试验电压的75％。对隐极式转子，只在局部修理槽内绝缘及更换绕组的情况下才作这项试验。发电机和励磁机的励磁回路连同所连接的所有设备的交流耐压试验的试验电压为1000V。

四、超低压耐压试验

(1)试验点压和分层或复合介质内部电极之间的电压必须仍然象50 Hz那样，按电容分布；

(2)试验电压在气隙和绝缘表面的电离和电晕必须与50 Hz相似；

(3)试验电压对绝缘缺陷的检出能力，应不低于50 Hz的检出能力，

(4)要求试验设备体积小，重量轻，近于直流试验设备。

五、空载特性试验

(1)维持发电机在额定转速或某一稳定转速下运行。如试验时机组转速不是额定值，则应接下式避行换算：

电压=实测电压×额定转速（或周率）/实测转速（或周率）

(2)应缓慢进行转子电流调节，调到一定数值时，待丧针指针稳定后再读表，并要求所有表计同时读取。

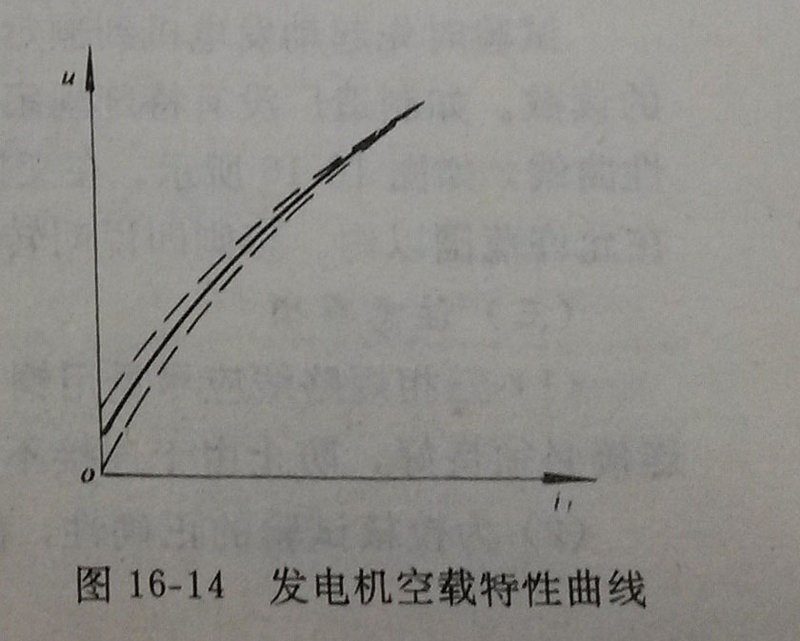

(3)在升压(或降压)过程中，磁场变阻器只可以待一个方向调节，不能随意变动方向，否则将影响试验准确度。根据记录绘制的空载特性曲线，一条是电压上升的，另一条是下降的，后取其平均曲线作为空载特性曲线，如图1 6一14所示。



(4)空载试验前应将电压调整器，强行励磁和强行减磁装置退出，但发电机的保护如差动保护、过流保护等可以使用。

(5)试验过程及记录中发现空载特性曲线较出厂或历年的试验有下降现象时，如试验  准确性确无问题，则发电机转子可能有层间短路缺陷。

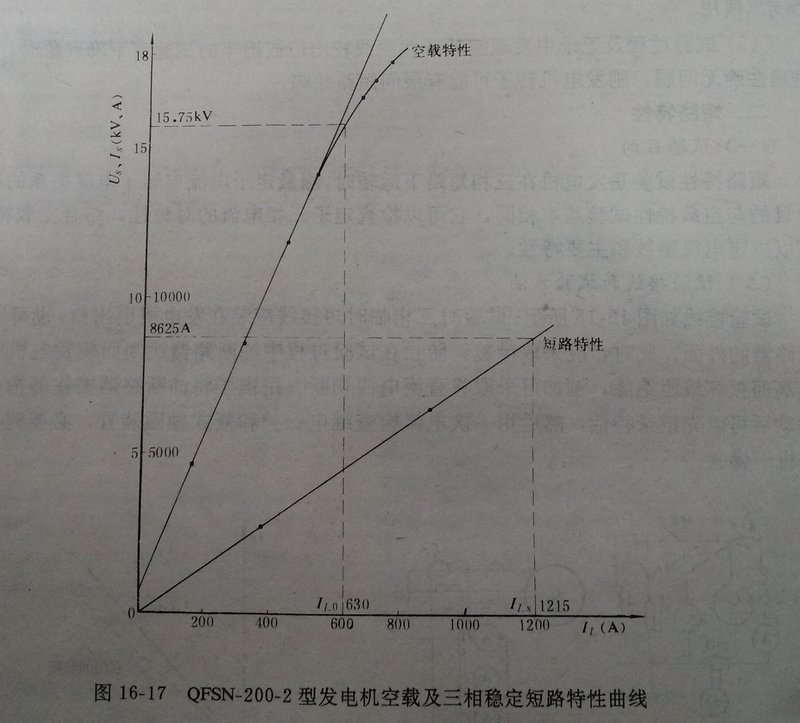

六、短路特性试验

1三相短路线应尽量用铜（铝）排，同时要有足够的容量，定子绕组必须对称短路，连接必须良好，防止由于连接不良而造成发热、损坏设备。

2.为校核试验的正确性，在调节励磁电流下降过程中，可按上升各点进行读数记录。

3.转子电流用毫伏表经0．1～O．2级标准分流器IFL进行测量。标准分流器在励磁回路中。如果没有标准分流器，则可利用装设在励磁回路中的原有分流器，但此时应将配电盘转子电流表的电缆从分流器上拆下，以减少测量误差。

4.在试验中，当励磁电流升至15％～20％额定值时，应检查三相电流的对称性。如不平衡，应立即断开励磁开关，查明原因。如事先经核对，确认定子三相短路电流相差很小时，试验可只接一块电流表。

七、温升试验

①发电机温升试验需要时间较长，在整个试验期间要求转子电流保持严格稳定。变动范围不超过±1％，定子电流、电压及有功功率也应尽可能保持不变和三相平衡，若有变化应不超过土3％。为此，在试验期间，自动电压调整器应该切除。

②试验期间进风温度变化不得超过±1℃。

③发电机在调整到某一负荷后，约经3～4 h才能达到热平衡。所有记录在开始时每隔0．5 h读取一次，在后1 h每隔15 rain读取一次。当连续三次测得的温度变化不大于l℃时，可认为已达到稳定，该负荷点的试验即可结束。

④测量转子电压必须用专用铜刷在滑环上直接测量，不应在原有的炭刷上接线，以排除炭刷电压的影响。
