试验方法

按GB 1094．3《电力变压器第三部分绝缘水平和绝缘试验》第11.4款和附录A及GB7354的规定。

被试绕组的中性点端子应接地。对于其他的独立绕组如为星形连接应将其中性点端子接地，如为三角形连接应将其一个端子接地。

一台三相变压器，可按照单相连接的方式逐相地将电压加在线端进行试验。

试验接线

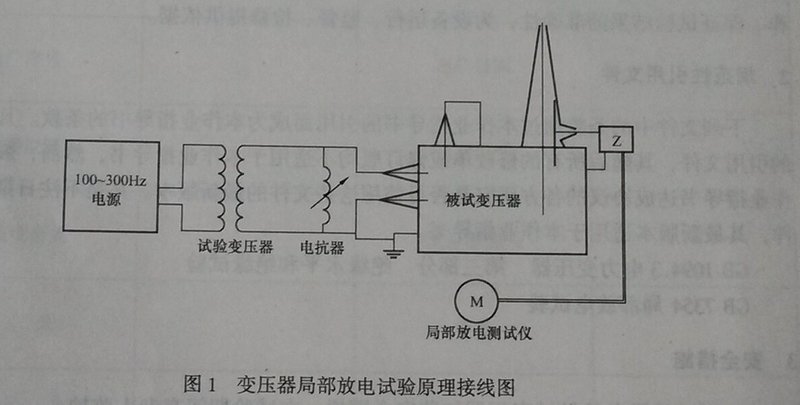

试验原理接线图如图1所示，试验接线完成后检查接线的正确性。

试验步骤

作业负责人检查试验接线正确，确认试验现场布置好安全围栏并无人后即可开始试

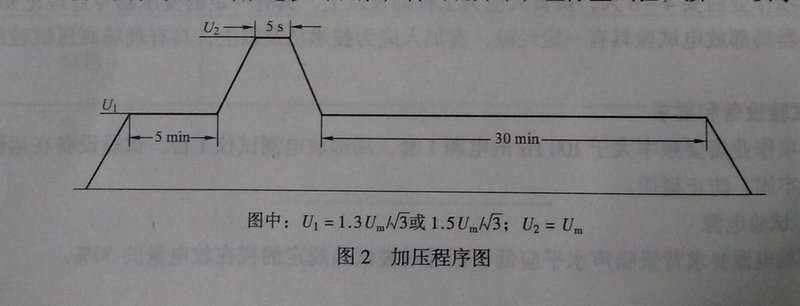

验，试验按照图2加压程序图进行，在不大于1/3U1。的电压下接通电源并增加至U1，持续5 min，再增加至U2，保持5 s，然后，立即将U2降低到U1，保持30 min，当电压再降低到1/3 U1以下时方可切断电源。

试验过程中保持对局部放电仪的观察，若出现异常，应停止试验。试验完成后，由试验负责人对实验结果正确性的初步确认。
