发电机的串联谐振交流耐压试验

时间：2019-09-22

湖北中试高测电气控股有限公司www.zsgcdq.com为您解答：发电机的串联谐振交流耐压试验

随着发电机容量的不断增大，发电机定子绕组的对地或相间容量大大增加，参考电容量如表所示。

汽轮发电机	容量（MW）	200	300	600	900
汽轮发电机	电容量（μF）	0.198	0.177~0.263	0.31~0.34	0.26
水轮发电机	容量（MW）	72.5~85	300	400
水轮发电机	电容量（μF）	0.694	1.7~2.5	2.0~2.5

由于发电机定子绕组的对地或相间电容量大，如300MW水轮发电机定子绕组对地电容量高选1.7～2.5μF，工频耐压时电容电流到达25～35A，试验设备容量数千kVA，如采用常规试验设备时，设备笨重，调压设备等均难于齐备，更为严重的是用常规大容量试验设备时，短路容量大，一旦发电机定子绕组绝缘被击穿时故障点短路电流大，搞不好会造成烧损铁芯，那将使发电机修复困难，将造成很大的经济损失。因此，大型发电机交流耐压时需采用谐振耐压。

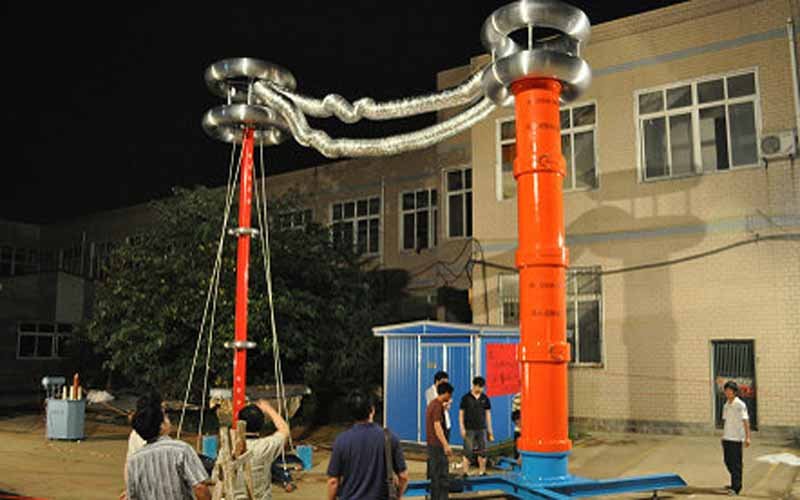

大容量串联谐振耐压设备分为高电压型和大电流型两大类。前者适用于GIS等超高电压的输变电设备，后者适用于大型发电机、电容器、电缆等大电容量的设备。在耐压试验中，原则上不用混合式谐振。一般习惯称为的谐振变压器，只是并联谐振在电路磁路上的一种变形，不属并联谐振。当前国际国内的太容量谐振耐压设备，全是串联谐振型，因为：

(1)串联谐振电路实际上是一个基波电流的串联谐振滤渡电路，通过滤波后几乎是完全正弦形的电流在被试电容(发电机)上压降的波形(试验电压波形)，当然是很好的正弦渡，畸变率极低。

(2)发电机定子绕组绝缘发生击穿，可能烧伤定子铁芯。串联谐振电路在发生被试品击穿时，立即脱谐，相当于立即串入了一个大的限流电抗器，随着击穿的发生，电流立即下降为正常试验电流的I／Q(Q为试验回路品质因数，一般Q=10～50)，可确保击穿后定于铁芯绝对安全。

(3)串联谐振和并联谐振一样，由于谐振将使无功功率得到全补偿，使电源容量和试验设备的容量降为实际试验容量的l／Q。串联谐振有较好的技术性、安全性、经济性，谐振设备的性能比较见表。

设备类型	输出波形畸变率	试品击穿后的短路电流	补偿功能	单件最大质量	综合评价
普通变压器	大	大	无	最大	劣
并联谐振	较大	较大	好	较小	较好
谐振变压器	较大	较大	好	略大	极好
串联谐振	最小	极小	好	小	优
