湖北中试高测电气控股有限公司www.zsgcdq.com为您解答：继电保护四项基本要求的原理分析

电力系统继电保护的基本性能应满足四个基本要求，即选择性、速动性、灵敏性、可靠性这些要求之间，有的相辅相成，有的相互制约，需要针对不同的使用条件，分别进行协调。

一、继电保护的选择性

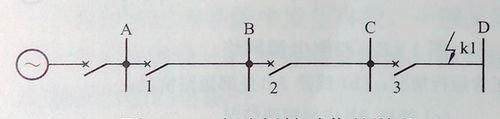

继电保护的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。如下图所示的网络接线中，当K1点短路时，首先应先由距离短路点近的保护3动作跳闸，将故障线路CD切除，而变电站ABC继续供电；而不是由保护1或2首先动作跳闸，中断变电站BCD的供电，造成大面积停电。

有选择性的动作说明

在要求继电保护动作有选择性的同时，还必须考虑继电保护或断路器有拒绝动作的可能性。如上图中k1点短路时，应该保护3动作，但由于某种原因，该处的继电保护或断路器拒绝动作时，此时如果前一条线路BC的保护2动作，故障也可消除(使停电范围不致过大)，线路BC的保护又称为相邻元件(下一条线路CD)的后备保护。由于这个保护2相对于线路CD是在远处实现的，因此又称为远后备保护。

继电保护四项基本要求的原理分析在复杂的高压电网中，当实现远后备保护在技术上有困难时，也可以采用近后备保护的方式。即当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，在某些元件上应装设单独的主保护和后备保护，如在线路CD上装设两套保护。

二、继电保护的速动性

短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。因此，在发生故障时，应使保护装置能迅速动作以切除故障。

动作迅速而同时又能满足选择性要求的保护装置，一般结构都比较复杂，价格比较昂贵。电力系统在一些情况下，允许保护装置带有一定的延时切除故障。因此，对继电保护速动性的具体要求，应根据电力系统的接线以及被保护元件的具体情况来确定。下面列举一些必须快速切除的故障：

1、根据维持系统稳定的要求，必须快速切除的高压输电线路上发生的故障

(2)使发电厂或重要用户的母线电压低于允许值(一般为0．7倍额定电压)的故障；

(3)大容量的发电机、变压器以及电动机内部发生的故障；

(4)l~lOkV线路导线截面过小，为避免过热不允许延时切除的故障等；

(5)可能危及人身安全、对通信系统或铁道信号系统有强烈干扰的故障等。

故障切除的总时间等于保护装置和断路器动作时间之和。一般的快速保护的动作时间为0.065~0.12S，快的可达0.01~0.04S；一般的断路器的动作时间为0.06~0.15S，快的可达0.02~0.06S。

三、继电保护的灵敏性

保护装置的灵敏性，是指对于保护范围内发生故障或不正常运行状态的反应能力。满足灵敏性要求的保护装置应该是在事先规定的保护范围内部故障时，不论短路点的位置、短路的类型如何，以及短路点是否存在过渡电阻，都能敏锐感觉，正确反应。

保护装置的灵敏性，通常用灵敏系数来衡量，灵敏系数越大，则保护的灵敏度就越高，反之就越低。关于灵敏度的求取方法在以后各章中还将分别予以讨论。

四、继电保护的可靠性

保护动作可靠性是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

影响保护动作可靠性的因素包括内在和外在两方面因素。内在的因素主要是装置本身的质量，如保护原理是否成熟、所用元件的好坏、结构设计是否合理、制造工艺水平、内外接线情况、触点多少等。外在的因素主要体现在运行维护水平、调试和安装是否正确上。

以上四个基本要求是分析研究继电保护的基础，也是贯穿全课程的一个基本线索。根据被保护元件在电力系统中的地位和作用协调处理各个性能指标之间的关系，取得合理统一，达到保证电力系统安全运行的目的。
