如何确定工频交流耐压试验所用串联谐振
时间：2019-09-22

串联谐振凭借其完善功能齐全、稳定的性能以及极高的安全系数等优点广泛应用于大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验，但是如何确定串联谐振的容量，成为很多电力同行头疼的问题。下面给大家介绍一些实用的技巧。

串联谐振的高压侧额定电压应不小于被试品的高试验电压，额定电流应不小于被试品的最大电容电流。被试品的电容电流和串联谐振所需容量计算公式为

I=2πfCxU×10-6

SN≥UI=2πfCxU2×10-9

式中I—被试品的电容电流，A

Cx—被试品的电容器，μF

F—电源频率，Hz

SN—串联谐振所需的额定容量，kVA

常见被试品的电容量按下表选取

线路绝缘子

＜50

电容式电压互感器

3000~5000

高压套管

50~600

电力变压器

1000~6000

高压断路器

电流互感器

电磁式电压互感器

100~1000

电力电缆（每米）

150~400

串联谐振是按间歇工作设计的，在额定电压下工作的时间是有限的，部分不同容量串联谐振的工作时间如下表所列。正常使用时，串联谐振所通过的电流不得超过负荷。当用电压互感器代替串联谐振时，容许超过3min内过负荷3~5倍。

部分不同容量串联谐振的工作时间

额定工作电压（kV）

50

100

150

250

串联谐振额定电流（A）

5

10

25

250

额定电压下的工作时间（h）

1

1

1

0.5

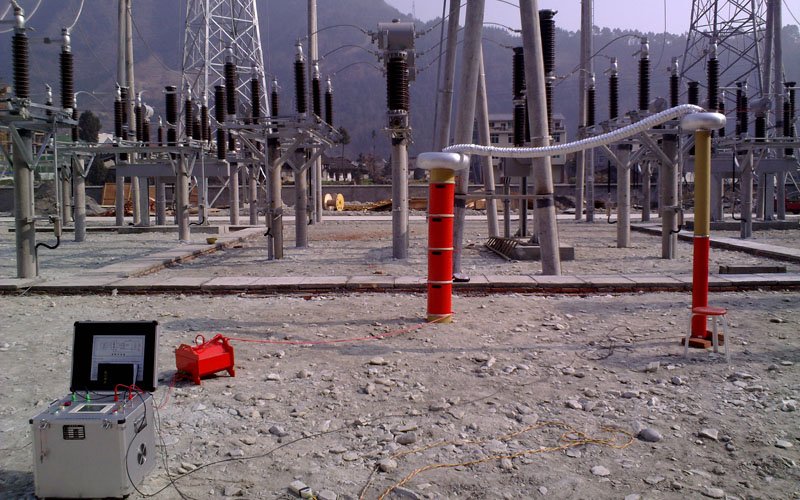

三新电力串联谐振试验现场
