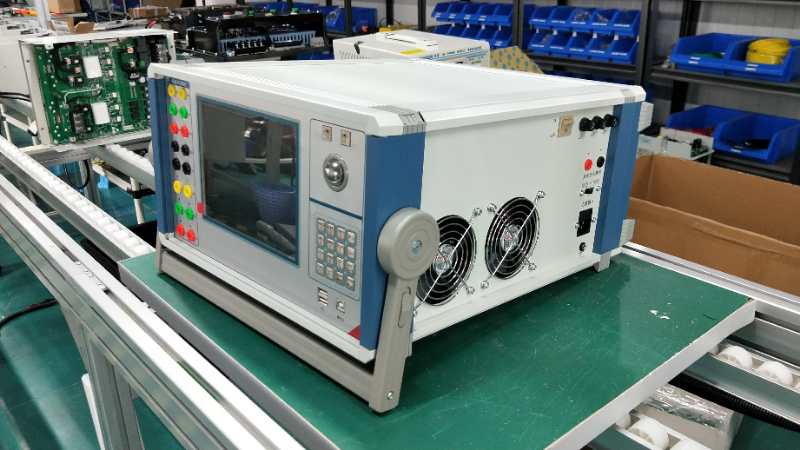

六相继电保护测试仪特征表现：

1、六相继电保护测试仪使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

3、六相继电保护测试仪具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

4、配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

5、 配备有外接USB接口，可以方便地进行数据存取和软件维护。

6、自带110V/220V辅助直流电源，可在试验现场为保护装置供电。

7、六相继电保护测试仪可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8 、高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

9、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

10 、这款继电保护测试仪采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

11、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

12、开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

13、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，六相继保测试仪可以实时存储测试数据，显示矢量图，打印报表等。

六相继电保护测试仪综合参数：

交流电流源

六相共用中性点的电流源，电流上升下降时间 ＜100μs

最大输出功率：450VA/相

输出准确度：

0.1A～1A准确度 ±5mA

1A～10A准确度 ±0.1%

10A～40A准确度 ±0.2%

分辨力：

0.1A～10A分辨力 1mA

10A～40A分辨力 5mA

单相连续输出时间：

0.1A～10A输出时间 不限时

10A～20A输出时间 ≥90秒

20A～30A输出时间 ≥20秒

30A～40A输出时间 ≥15秒

交流电压源

六相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

1V～5V准确度 ±5mV

5V～125V准确度 ±0.1%

分辨力：

1V～5V分辨力 1mV

5V～125V分辨力 5mV

直流电流源

单相输出范围：0～±10A

最大输出功率：200VA/相

输出准确度：

±0.1A～±2A准确度 ±10mA

±2A～±10A准确度 ±0.2%

分辨力：5mA

直流电压源

直流电压输出范围：-150V～+150V

最大输出功率：≥100VA

输出准确度：

±1V～±5V准确度 ±10mV

±5V～±150V准确度 ±0.2%

分辨力：

±1V～±5V分辨力 5mV

±5V～±150V分辨力 10mV

交流电压、电流源角度

1相角范围：0°～ 360°

2准确度：±0.1°

3分辨力：0.01°

交流电压、电流源频率

1频率范围：10～1000Hz

2输出准确度：

10Hz～65Hz ±0.001Hz

65Hz～1000Hz ±0.02Hz

3 分辨力：0.001 Hz

4能叠加2～20次任意幅值的谐波及直流

计时精度

1ms～1S ±1ms

1S～999999S ±0.2%

开入量

16路独立开关接点输入，自动识别有源接点的极性

兼容空接点与15V～250V有源接点

开出量

8对可编程开关空接点输出

接点容量：250VDC，0.5A 或 250VAC，0.5A

同步性

电压电流同步性 ≤10μS

供电电源

流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

使用环境条件

环境温度：－10℃～+40℃

相对湿度：≤90%

大气压强：80～110kPa
