直流电阻测试仪测试线的联接方法

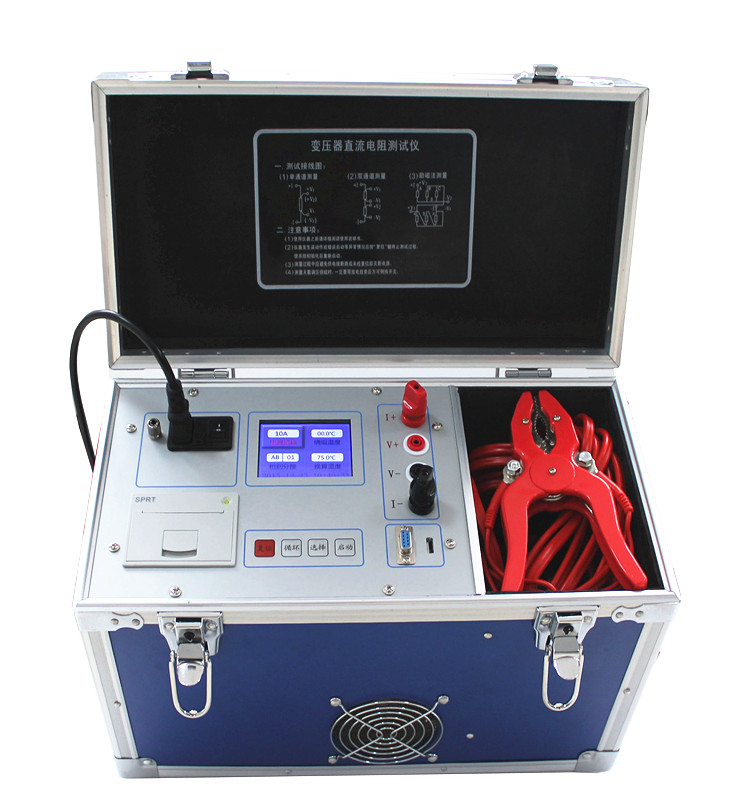

1.直流电阻测试仪连接

将直流电阻测试仪的I＋、V＋、V－、I－端子与被试品按图1的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。

在使用中，如果直流电阻测试仪随带的测试线长度不够，可使用直径相当的导线将测试线加长。

2.直流电阻测试仪测量

按图二接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

3.直流电阻测试仪放电

测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。
