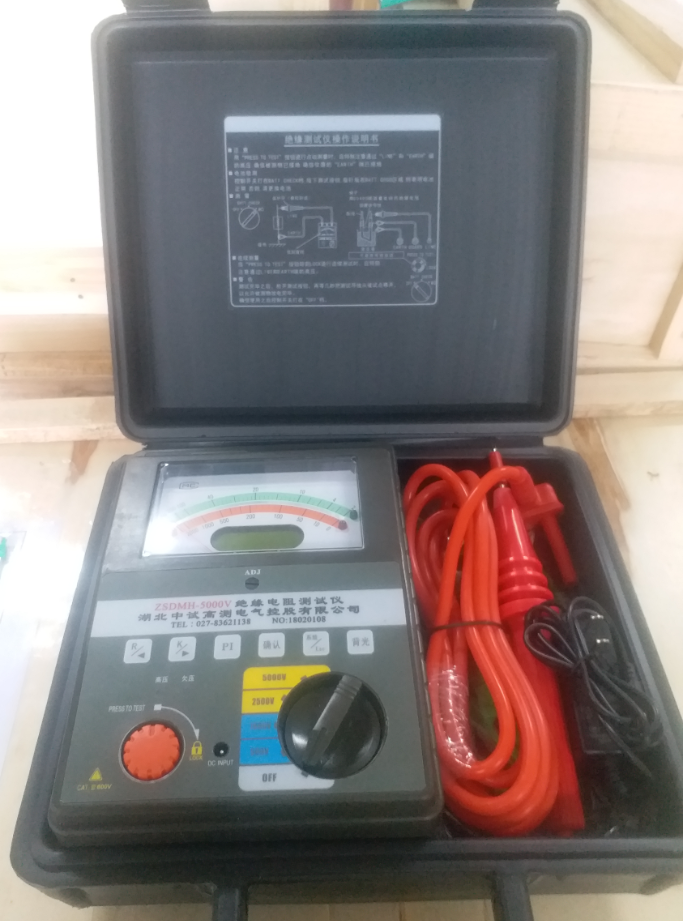

智能双显绝缘电阻测试仪是中试控股根据DL/T911-2004绝缘试验标准，该智能双显绝缘电阻测试仪嵌入式工业单片机实时操作系统，便携式设计，方便野外操作，智能双显绝缘电阻测试仪适用于测量大容量变压器、互感器、发电机、高压电动机及避雷器等绝缘电阻的测试。

智能双显绝缘电阻测试仪输出电压等级500V、1000V、2500V、5000V，四档快速切换功能，并自动计算吸收比和极化指数。 智能双显绝缘电阻测试仪容量大、双刻度显示，量程自动转换、抗干扰强、指针与数字同步显示、该智能双显绝缘电阻测试仪采用交直流供电方式、操作简单。采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。高压短路电流≥3mA，智能双显绝缘电阻测试仪是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

智能双显绝缘电阻测试仪的接线方法：

注意：当第一次使用智能双显绝缘电阻测试仪时，需充电6小时。否则仪表不能正常工作。充电方法详见“电池充电”的相关内容。

1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2）效验仪表指针是否在无穷大上，否则需调整机械调零螺丝(7)。

注意：在调整机械调零螺丝时，左右调整量为半圈。

3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4）将带高压测试线（红色）插入（2）LINE端，另一端探针或探钩接于被试设备的高压导体上，将测试线（绿色）插入（3）GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端的使用方法”相关内容。将另外一根黑色测试线插入地端（EARTH）（1）端，另一头接于被试设备的外壳或地上。

注意：在接线时严禁将LINE与GUARD短路，以免发生过载现象！
