阀型避雷器放电计时器的检查方法

时间：2019-09-13

1、常用放电计数器

常用的阀型避雷器放电计数器有两种，它们的电气接线如图1-1所示。

2、检查方法

2.1 采用专门的能产生模拟标准雷电流、电压的避雷器放电计数器校验仪，对放电计数器进行放电检查也可以用2500V绝缘电阻测试仪对一只4μF～6μF电容充电，充好电后，除去绝缘电阻测试仪接线，将电容器对记录器放电，观察动作情况。

2.2 用万用表测量记录器整体电阻并与同类型记录器比较。

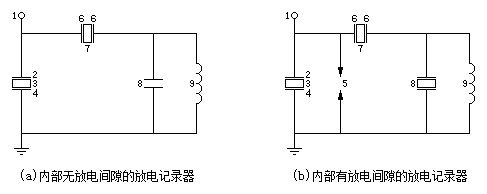

图1-1 两种常用的放电计数器电气接线图
1——接线端子；2——铜片；3——阀片R1；4——铁片或外壳；5——放电间隙
6——铜片；7——阀片R2；8——电容器；9——计数器线圈
