互感器测试仪如何进行CT测试
时间：2021-12-23

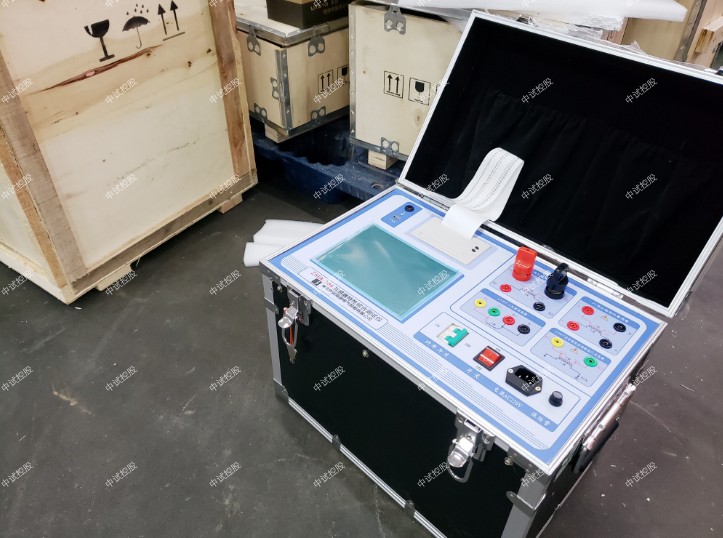

如何使用互感器测试仪进行CT测试呢？互感器测试仪主要用来进行CT、PT、伏安特性等试验，具有测试速度快、精度高、使用方便灵活等很多特点，一直深受广大电力工程人员的欢迎，尤其是CT测试是互感器测试仪经常需要进行的试验，本文就以变频式互感器测试仪为例，中试控股技术博士为您解答：如何使用互感器测试仪进行CT测试。
进入主界面后选择 CT测试 选项后，出现子菜单选项： 参数设置 、 二次直阻 、CT 伏安 、 CT 变比 、 二次负载 、五个功能菜单。
参数设置
参数设置界面（如下图）。说明：
存储时，参数设置的内容将作为存储表头。
打印时，参数设置的内容将作为打印表头。
注:
试验前请先设置CT基本参数。
额定变比二次设置不对时，比值将产生错误。
参数设置
参数设置界面（如下图）。说明：
存储时，参数设置的内容将作为存储表头。
打印时，参数设置的内容将作为打印表头。
注:
试验前请先设置CT基本参数。
额定变比二次设置不对时，比值将产生错误。
测试线接好后选择主菜单界面的 CT测试 选项，
按下旋转鼠标选择 二次直阻 即可进入二次直阻试验界面。
注：
测试过程中将会显示：“测试中，请等待…”
CT 伏安试验
在主菜单界面，旋转鼠标将光标移动到 CT测试 选项上，按下旋转鼠标选择 CT伏安 即可进入伏安特性试验设置界面（如右图）。光标移动至 返回上层 ，按下鼠标即可返回主菜单。
界面说明
最大输出电流：将要输出的最大电流，范围（0 - 20）A。
最大输出电压：将要输出的最大电压，范围30V、110V、220V、600V、1000V；单击选择。
自动试验：自动取点绘制曲线图，按此键选择确定开始试验。
手动试验：手动取点绘制曲线图，按此键选择确定开始试验。
试验方法
取出导线包中的（红、黑）二次线，一头插在CT的二次侧，另一头插在仪器的伏安特性输出口上便可。
