局部放电测试仪的原理是什么？

时间：2021-08-11

当外加电压在电气设备中产生的场强，足以使绝缘部分区域发生放电，但在放电区域未形成固定放电通道的这种现象，称为局部放电。

电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。可以利用专门的探测器进行检测，这种探测器就是局部放电测试仪。

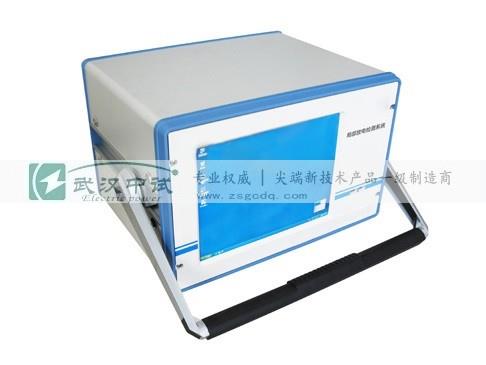

手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。
