断路器失灵保护的基本构成及作用

时间：2021-06-18

断路器失灵保护的基本构成及作用

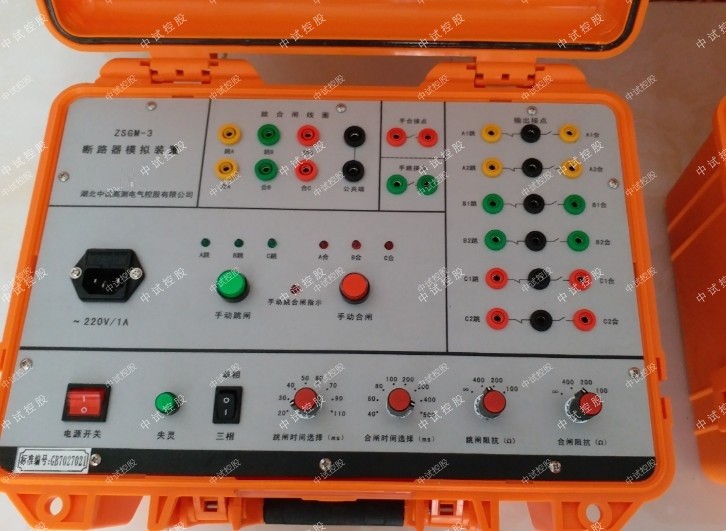

断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。

失灵保护的基本构成及作用

失灵保护由电庄闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。启动回路是保证整套保护正确工作的关键之一，必须安全可*，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。启动回路包括启动元件和判别元件；2个元件构成“与”逻辑。
启动元件通常利用断路器自动跳闸出口回路本身，可直接用瞬时返回的出口跳闸继电器触点，也可与出口跳闸继电器并联的、瞬时返回的辅助中间继电器触点，触点动作不复归表示断路器失灵。判别元件以不同的方式鉴别故障确未消除。现有运行设备采用相电流（线路）、零序电流（变压器）的“有流”判别方式。保护动作后，回路中仍有电流，说明故障确未消除。时间元件是断路器失灵保护的中间环节，为了防止单一时间元件故障造成失灵保护误动，时间元件应与启动回路构成“与”逻辑后，再启动出口继电器。失灵保护的电压闭锁一般由母线低电压、负序电压和零序龟压继电器构成。当失灵保护与母差保护共用出口跳闸回路时，它们也共用电压闭锁元件。
