油浸式试验变压器的应用及工作原理

时间：2021-06-03

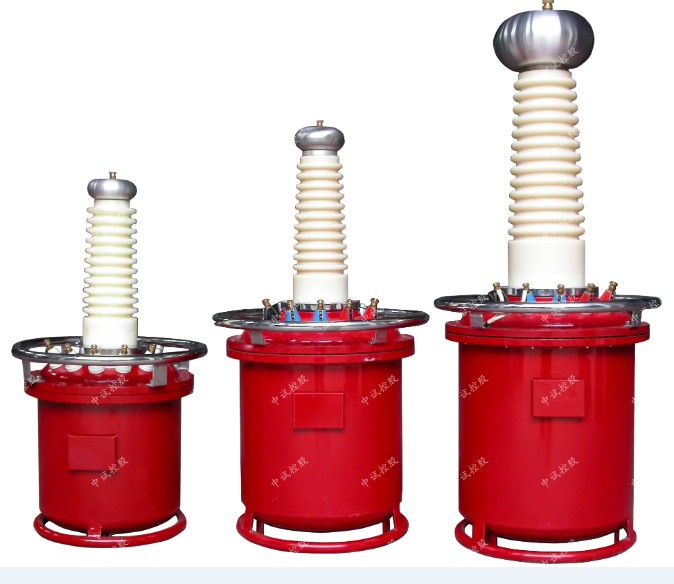

中试控股电力讲解油浸式试验变压器适用于电力系统、DZL-A系列双级高效真空滤油机工矿企业、交通、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

工作原理
1、交流、液相锈蚀测定仪交直流试验变压器：
将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，线路故障距离测试仪在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组三相电能表现场校验仪另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图
3、串级试验变压器：

为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。异频全自动介质损耗测试仪图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。
