CT分析仪如何保证对电流互感器状态和准确度的校验(3)

时间：2021-05-31

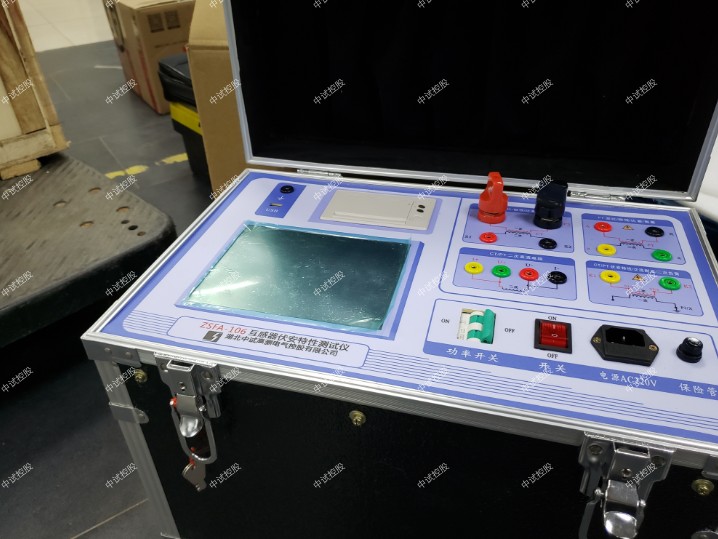

分析仪特点及试验

4.1主要特点
(1)功能全面，互感器综合测试仪满足各类CT(如：保护类、计量类、TP 类)的伏安特性、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求。
(2) 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，单相电能表现场校验仪方便现场开展互感器现场检定工作。
(3)可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±5min，能够进行0.2S 级电流互感器的测量，变比测量范围为1~40000。
(4) 自动给出拐点电压/电流、误差曲线、抗干扰异频介质损耗测试仪二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
(5)装置可存储1000 组测试数据，掉电不丢失。
(6)易于携带，重量<9Kg。
4.2 CT试验结果
对电流互感器进行测试前，带升流器精密电流互感器先对CT分析仪进行自检，自检界面如图5所示，在万用表的帮助下，检查分析仪是否损坏，测量电路是否正常。自检合格后，进行接线，对电流互感器进行试验，试验的比值差表将显示不同额定电流百分比和不同负荷值情况下被测CT的比值差与相位差，全自动电容电感测试仪比值差表界面如图6所示。
