高低压开关柜通电试验台对所生产的高低压开关柜进行出厂前的各项通电试验
时间：2021-05-30
安全要求
中试控股电力讲解请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
PSSYT高低压开关柜通电试验台概述

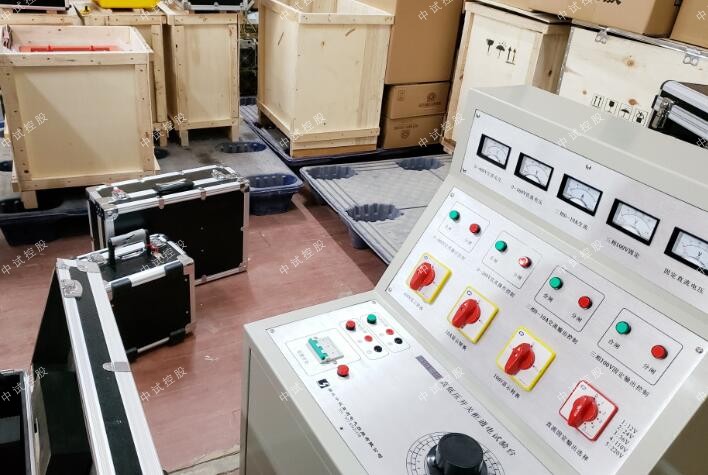

PSSYT高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
PSSYT高低压开关柜通电试验台技术参数：
输入电源：三相四线AC 380V
输出电压及电流：
三相AC 0 – 10A输出（<100V，可调值） 一组
三相AC100V输出 (固定值) 一组
交流操作电压输出 AC 0～400V, 220V时,电流小于 10A
直流操作电压输出 DC 0～260V
单相AC220V输出（固定值，插座形式） 二组，
三相AC380V输出（固定值，接线柱） 一组，
外形尺寸：560*520*850mm
重量：45kg
开关合闸电源，外配电源（根据用户要求选配）。
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现对电源进行调节、自动控制的功能。触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于2500V，使用安全方便。三相整流模块输入端无相序限制。可适用于阻xing、感性负载。
PSSYT高低压开关柜通电试验台使用说明：
接通三相四线AC380V
将输出DC300V接至负载
将输出调节旋扭逆时针旋转至零位。
检查并确认接线无误
将电源开关闭合
缓慢调节输出调节旋扭，将电压升起到达合适值。
试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解
