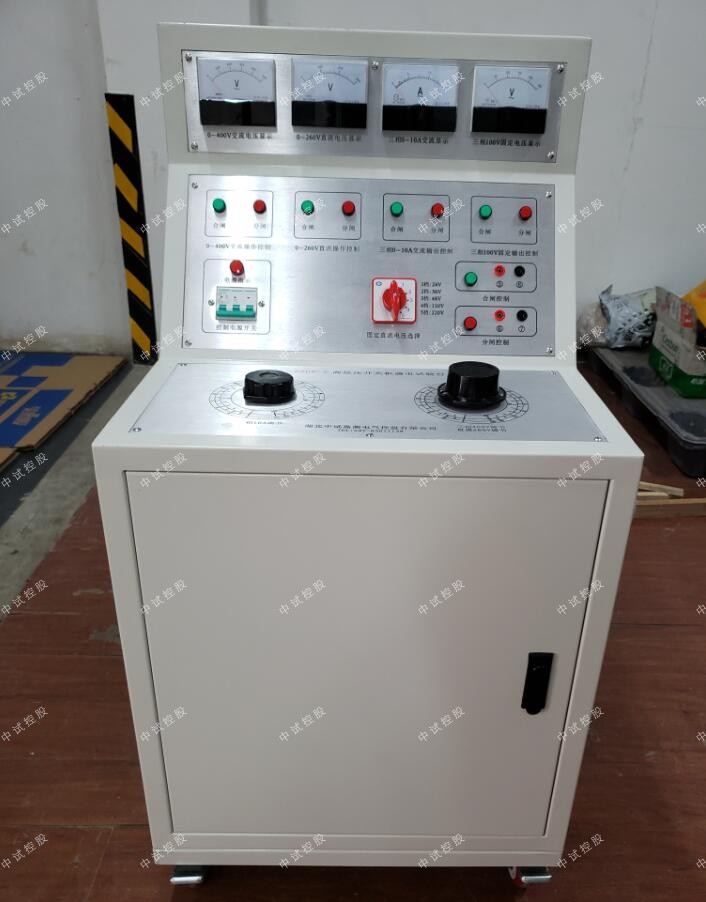

高低压开关柜通电试验台参数及用途
时间：2021-05-30
中试控股电力讲解?高低压开关柜通电试验台参数：
输入电源：三相四线AC 380V
输出电压及电流：
1、三相AC 0 – 10A输出（<100V，可调值） 一组
2、三相AC100V输出 (固定值) 一组3、交流操作电压输出 AC 0～400V，220V时，电流小于10A
4、直流操作电压输出 DC 0～260V
5、直流合闸电源输出 DC 0～300V（额定电流100A，短时工作电流300A） 一组
6、单相AC220V输出（固定值，插座形式） 二组，
7、三相AC380V输出（固定值，接线柱） 一组，
8、外形尺寸：560*520*850mm
9、重量：45kg
高低压开关柜通电试验台操作说明
以检验单相交流电压表为例：
1、接通输入电源AC380V
2、连接交流操作电压输出电源线至电压表
3、检查并确认接线是否，接通总电源开关4、将调压器回零，并按“合闸”扭，
5、再按面板上交流操作电压的“合闸”扭
6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
7、试验完毕后，先按面板上交流操作电压的“分闸”扭,再按面板上总“分闸”扭。然后，断开总电源开关
高低压开关柜通电试验台技术条件
输入电源：三相四线AC 380V
输出电压及电流：
1、三相AC 0 – 10A输出（<100V，可调值） 一组
2、三相AC100V输出 (固定值) 一组
3、交流操作电压输出 AC 0～400V, 220V时,电流小于10A
4、直流操作电压输出 DC 0～260V
5、直流合闸电源输出 DC 0～300V(额定电流100A,短时工作电流300A) 一组
6、单相AC220V输出（固定值，插座形式） 二组，
7、三相AC380V输出（固定值，接线柱） 一组，
8、外形尺寸：560*520*850mm
9、重量：45kg
增值服务
- 三年质保,一年包换,三个月试用
