序号

试 验 项 目

试验内容

技术

要求

试验依据

试验方法

试品数量

1

复合外套外观检查

复合外套表面缺陷

符合技术要求

GB11032-2010  6.2

GB11032-2010

10.8.16

1只避雷器

2

爬电比距检查

爬电距离    级

31mm/kV

GB11032-2010

6.21

GB11032-2010

10.8.17

1只避雷器

3

工频耐压试验参考电压试验

避雷器在工频2mApeak下的工频参考电压   kV（peak/√2）不小于

216

GB11032-2010

6.2.1

GB11032-2010

8.15

1只避雷器

4

直流参考电压试验（直流高压发生器）

测量避雷器在直流参考电流

1mA下电压  kV   不小于

314

GB11032-2010

6.2.2

GB11032-2010

8.16

1只避雷器

5

局部放电试验（YDQ无局部放电耐压试验成套装置）

b.在1.05Uc电压下,局部放电   pC  不大于

＜10

GB11032-2010

6.4

GB11032-2010

8.8

1只避雷器

6

无线电干扰电压试验

在1.05Uc电压下,无线电干扰电压 μA

＜500

GB11032-2010

6.15

GB11032-2010

8.12

1只避雷器

7

密封试验（沸水煮法）

42小时沸水煮试验前后直流参考电压变化小于5％，泄漏电流变化小于20μA,局部放电量不大于10pC.

GB11032-2010

6.5

GB11032-2010

8.11

1只避雷器

8

0.75U1mA下漏电流试验直流高压发生器

0.75倍直流1mA电压下漏电流  μA  不大于

＜50

GB11032-2010

6.19

GB11032-2010

8.17

1只避雷器

9

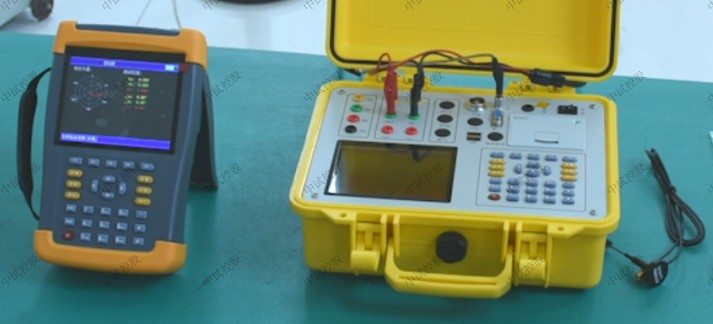

持续电流试验

测量避雷器在持续运行电压168.5kV下的电流不大于

阻性电流mApeak

＜0.2

GB11032-2010

6.18

GB11032-2010

8.14

1只避雷器

容性电流mAr.m.s

＜1

10

残压

试验

比例单元在1/5μs,

kVpeak

5kA陡波冲击电流下残压  不大于

记录

数据

GB11032-2010

6.3

GB11032-2010

8.3

3只比例单元

10kA陡波冲击电流下残压  不大于

630

20kA陡波冲击电流下残压  不大于

记录

数据

比例单元在8/20μs,

kVpeak

5kA雷电冲击电流下残压  不大于

记录

数据

10kA雷电冲击电流下残压  不大于

562

20kA雷电冲击电流下残压  不大于

记录

数据

比例单元在30/60μs,

kVpeak

500A操作冲击电流下残压  不大于

478

1000A操作冲击电流下残压  不大于

记录

数据

2000A操作冲击电流下残压  不大于

记录

数据

11

长持续时间电流冲击耐受试验

a.比例单元应耐受2级线路放电试验，试验参数：波阻抗             2.4Ur     (Ω)

    电流视在持续时间2000     (μs)

    电流充电电压        UL=3.2Ur  (kV)

b.600A2ms方波电流耐受18次不应有击穿、闪络、损坏。

试验前后残压变化不大于5%，试品应无击穿、闪络、破碎和明显损坏的痕迹。

GB11032-2010

6．8

GB11032-2010

8.4

各3只比例单元

12

动作负载试验

a.加速老化试验：试品预热到（115±4）℃后，施加Uct(1～2)h测其功耗P1ct,在加压1000（+100h）后再测Uct下的功耗P2ct，得出：

     Kct= P2ct/ P1ct

     Uct=90%×U工频2mA    kVr.m.s   荷电率取90%

b.大电流冲击动作负载试验

c.操作冲击动作负载试验：在1.2U*c下，对比例单元施加8/20μs10kA雷电冲击20次，4/10μs100kA大电流冲击2次的预备试验后，预热到（60±3）℃，施加2次2级长持续时间冲击释放的能量注入，100ms内施加修正后的U*r10s及U*c 30min。施加U*c 后的30min内，功耗或温度是一直下降的，则认为试品是热稳定。待试品冷却到环境温度后，重测残压。试品残压变化率应不大于5%。

GB11032-2010

6．9

GB11032-2010

8.5

3只比例单元

3只比例单元

3只比例单元

13

工频电压耐受时间特性试验

比例单元在注入两次2级长持续时间冲击释放能量后，耐受短时工频过电压：

1.30Ur*  0.1s U*c   30min

1.20Ur*  1s  U*c   30min

1.10Ur* 30s  U*c   30min

1.00Ur* 1200s U*c  30min

重测标称电流下的残压值，检查试品应无击穿、闪络现象。

GB11032-2010

6．10

GB11032-2010

附录D

每点1只比例单元

14

复合外套绝缘耐受试验

a.雷电冲击耐压 kVpeak

b.工频耐压 1minkVr.m.s(干)

c.工频耐压 1minkVr.m.s(湿)

950

395

395

GB11032-2010

6．1

GB11032-2010

10.8.2

1只避雷器外套

15

避雷器湿气侵入试验

1. 热机试验（冷热循环）

试验时施加负荷为额定负荷50％。

b、42小时沸水煮试验（0.1％NaCI）

a、b两项试验后，外套不应有开裂和脱落现象。水煮试验前后直流参考电压变化小于5％，泄漏电流变化小于20μA,局部放电量不大于10pC.

GB11032-2010.6.4

GB11032-2010

10.8.2

1只避雷器

16

避雷器气候老化试验

1. 试验条件

水流速率：（0.4±0.1）L/m3.h

雾滴尺寸：5-10μm

盐水中NaCl含量：（10±0.5）kg/m3

2. 避雷器外套在盐雾条件下经受1000h连续试验，试品上施加工频持续运行电压Uc,试验期间允许中断6次电源，每次间隔中断时间不超过15min.
3. 试验判定：

每只试品应不超过3次过流中断，试验中应起痕，无裂纹和树枝状产生，电蚀未腐蚀内部零件，无伞裙击穿现象。

试验前后

直流参考电压变化小于5％，泄漏电流变化小于20μA,局部放电量不大于10pC.

GB11032-2010.6.3

GB11032-2010

10.8.14

1只避雷器

17

抗弯负荷试验

避雷器应在2.5（F1+F2/2）负荷下耐受10s而不损坏，试验前后局部放电量不大于10pC. 直流参考电压变化小于5％

GB11032-2010.6.1.1

GB11032-2010

10.8.9

1只避雷器
