一、试验细则

1目的 用于电流互感器预防性试验(定期、大修、必要时)。范围电压等级为110kV的电流互感器。

3责任和权限.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。对试验结果的真实性、正确性和有效性负责。

4依据标4.1《电力设备预防性试验规程》 DL/T  596-1994.2《电力设备交接和预防性试验规程》

5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。5.3试验前的准备工作5.3.1 编制试验技术方案，并进行试验交底。5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按接线图复查，以保证接线正确。5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组及末屏的绝缘电阻

试验周期为投运前、定期、大修后、必要时。测量前对被测绕组应充分放电，测量时非被试绕组、外壳应接地，使用2500V兆欧表。

测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻。绝缘电阻值与初始值及历次数据比较，应无明显差别。

电容型电流互感器末屏对二次绕组及地的绝缘电阻一般不低于1000МΩ。需作器身检查的互感器，应对外露的或可接触到的铁芯夹紧螺栓的绝缘电阻进行测量；使用2500V兆欧表，试验时间为1分钟,应无闪络及击穿现象。测量时，应断开穿芯螺栓与铁芯的连接线。

5.4.2 测试介质损耗角tgδ及电容量试验周期为投运前、定期、大修后、必要时。测量一次绕组连同套管的介质损耗角正切值tgδ，试验电压为10kV，末屏对地tgδ试验电压为2kV。测量一次绕组连同套管的介质损耗角正切值tgδ（%），不应大于下表规定值，且与历年数据比较，不应有显著变化：

注：上表数值为运行中的规定，括号内数值为大修后的规定

4) 油纸电容型tgδ一般不进行温度换算,当tgδ值与上一次试验值比较有明显增长时,应综合分析tgδ与温度、电压的关系，当tgδ随温度明显变化或试验电压由10kV升到Um / 时，tgδ增量超过±0.3%，不应继续运行。

5) 介质损失角正切值tgδ（%）试验接线（以一次对二次及地为例）介质损耗试验接线图

6) 电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因；电容值可在测量介质损耗角正切值时测得。

7) 当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时,应测量末屏对地tgδ,其值不大于2%。

5.4.3油中溶解气体色谱分析试验油中溶解气体组分含量(体积分数)超过下列任一值时应引起注意：

总烃  100×10-6  ；H2  150×10-6  ；C2H2  2×10-6新投运互感器的油中不应含有C2H2全密封互感器按制造厂要求进行。

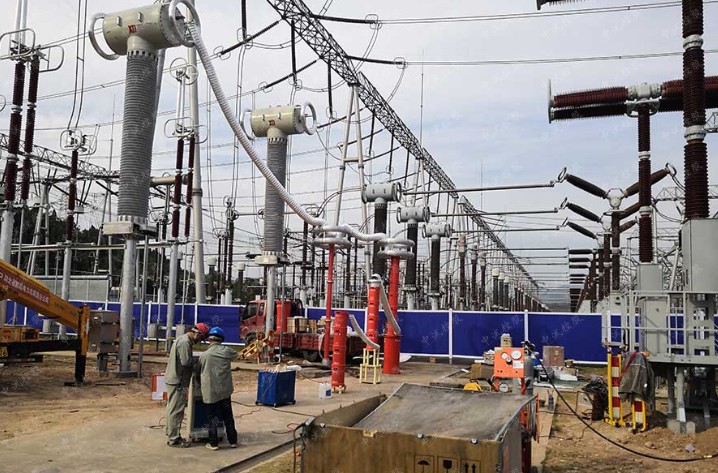

5.4.4 工频耐压试验1) 试验周期为大修后、必要时。2) 一次绕组按出厂值的85%进行。3) 二次绕组之间及其对外壳的工频耐压试验电压标准应为2kV。

全部更换绕组绝缘后，应按出厂值进行。

5.4.5局部放电试验1) 试验周期为大修后、必要时。2) 进行局部放电试验时，施加的电压升至工频耐受电压的80%，持续时间60s，然后直接降至规定的局部放电测量电压。3) 局部放电试验接线图

串联法局部放电测量的试验接线平衡法局部放电测量的试验接线图

（图中：T-试验变压器；CX-被试互感器；CK-耦合电容器；Zm-测量阻抗；M-局放测量装置）110kV油浸式互感器在电压为1.1 Um/时，放电量不大于20 pC。

5.4.6 极性检查试验周期为大修后、必要时(更换绕组)。检查互感器引出线的极性,应与铭牌上的标记和外壳上的符号相符。 5.4.7 各分接头的变流比检查试验周期为大修后、必要时。互感器变流比与铭牌标志相符。试验接线如下电流互感器角、比误差试验接线图

（图中：T1-调压器；T2-电流发生器；TX-被试互感器；T0-标准互感器；Z-负载箱）3) 更换绕组后应测量比值差和相位差。5.4.8 校核励磁特性曲线1) 试验周期为必要时(更换绕组)。2) 继电保护有要求时进行。3) 与同类型互感器特性曲线或制造厂提供的特性曲线相比较，应无明显差别。4) 多抽头电流互感器可在使用抽头或大抽头测量。5.4.9 密封检查1) 试验周期为大修后、必要时。2) 试验方法按制造厂规定，应无渗漏油现象。5.4.10 一次绕组直流电阻测量试验周期为大修后、必要时。与初始值或出厂值比较，应无明显差别。

5.4.11 绝缘油击穿电压1) 试验周期为大修后、必要时。2) 试验方法及标准见《绝缘油试验作业指导书》。3) 全密封互感器按制造厂要求进行。
