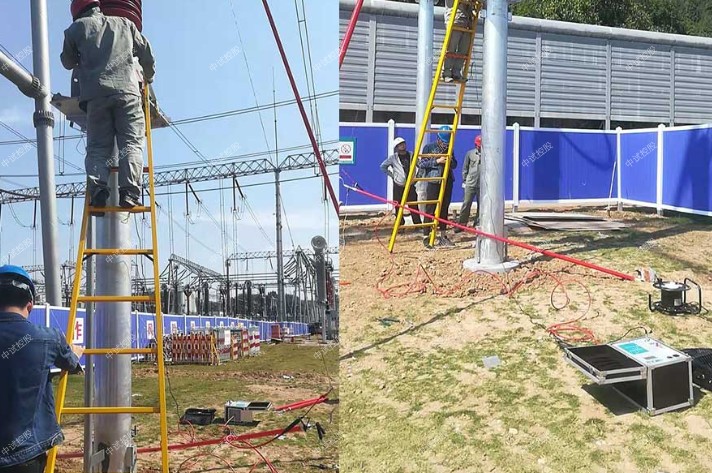

一、中试控股电力试验细则

1目的 用于空气及磁吹断路器预防性试验(定期、大修、必要时)。2 范围 电压等级为110kV的空气及磁吹断路器。

3责任和权限

3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。对试验报告中的试验项目、数据是否符合规范要求负责。3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T  596-19964.2《电力设备交接和预防性试验规程》

5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1绝缘电阻测量试验周期为定期、大修后。使用2500V兆欧表测量磁吹断路器断口和有机物制成的提升杆的绝缘电阻值，在常温下不应低于下表中的规定。

5.4.2测量直流电阻试验周期为定期、大修后。测量磁吹断路器合闸接触器和分、合闸电磁铁线圈以及空气断路器分、合闸电磁铁线圈(大修后)的直流电阻，电阻应符合制造厂规定。3) 使用1000V兆欧表测量磁吹断路器合闸接触器和分、合闸电磁铁线圈、辅助回路和控制回路以及空气断路器分、合闸电磁铁线圈(大修后)的绝缘电阻，绝缘电阻值不应小于2 MΩ。

5.4.3空气断路器支柱瓷套管及提升杆的直流泄漏电流试验试验周期为定期、大修后。直流试验电压为：40 kV

3) 直流泄漏电流试验在高压侧读取1分钟时的泄漏电流值，一般不大于10μA。

5.4.4交流耐压试验试验周期为大修后、必要时。空气断路器仅在大修后进行。

2) 断路器在合、分闸状态下分别进行断路器对地、断口及相间交流耐压试验。试验电压的频率为50Hz，电压波形应尽可能接近正弦波形。时间为1分钟。试验电压按DL/T593规定值的80%。3) 试验接线见下图：

工频交流耐压试验接线图

图中：  T1---调压器；T2---试验变压器；R1---限流电阻；RC---阻分压器；CX---被试品；K---短接开关；PA---毫安表。

4) 进行辅助回路和控制回路交流耐压试验,试验电压2kV。耐压试验后的绝缘电阻值不应降低。

5.4.5 磁吹断路器提升杆的交流耐压试验

1) 试验周期为大修后、必要时。

试验电压按DL/T593规定值的80%。耐压设备不能满足要求时可分段进行，分段数不应超过3段，加压时间为5min。

每段试验电压可取整段试验电压值除以分段数所得值的1.2倍。

5.4.6测量空气断路器每相导电回路的电阻试验周期为定期、大修后。应用不小于100A直流电压降法测量，测量方法及大修后的每相导电回路的电阻值应符合制造厂的规定。运行中的每相导电回路的电阻值允许比制造厂规定值提高1倍

3) 试验接线图如下

5.4.7 测量灭弧室的并联电阻值、并联(或均压)电容器的电容量和tgδ

1) 试验周期为大修后、必要时。

2) 并联电阻值应符合制造厂的规定。

3. 并联(或均压)电容器的试验方法和标准见《电容器预防性试验作业指导书》。

5.4.8 断路器的动作特性试验

1) 试验周期为大修后、必要时。

2) 在额定操作电压(气压、液压)下进行。

3) 磁吹断路器的合、分闸速度以及断路器触头分、合闸同期性应符合制造厂的规定。空气断路器主、辅触头分、合闸配合时间应符合制造厂的规定。空气断路器分、合闸时间及合分时间连续测量3次均应符合制造厂的规定。

空气断路器同相各断口及三相的分、合闸同期性应符合制造厂的规定。制造厂无规定时，则相间合闸不同期不大5ms；分闸不同期不大于3ms；同相断口间合闸不同期不大于3ms；分闸不同期不大于2ms。

5.4.9 操动机构合闸接触器和分、合闸电磁铁的最低动作电压试验

1) 中试控股电力试验周期为大修后、操动机构大修后。2) 采用突然加压法进行试验。空气断路器在额定气压下测量。3) 操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%～65%间。吹断路器在使用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80%(关合电流峰值等于及大于50kA时为85%)时应可靠动作。

5.4.10 空气断路器其他试验项目试验周期为大修后。测量分闸、合闸和重合闸的气压降；断路器操作时的最低动作气压；压缩空气系统、阀门及断路器本体严密性；低气压下不能合闸的自卫能力试验。应符合制造厂的规定。

附:记录表格J507 断路器试验记录J526 试验记录
