中试控股电力讲解配电运维中心电缆试验管理标准

1.总则

电力生产必须坚持“安全第一，预防为主，综合治理”的方针，高压试验是电力电缆绝缘监督工作的内容之一，是预防和发现电力电缆设备绝缘缺陷的重要手段，是配电设备运行管理的重要组成部分。通过对试验仪器的定期检验，确保设备的试验精度；通过制定严格的周期性试验计划，并严格执行，保证电力电缆设备绝缘状况诊断的及时性和有效性;加强人员技能培训，提高业务水平，掌握正确的试验方法，从而实现变电设备绝缘的超前预防，达到变电设备绝缘状况的可控在控，保证电网的安全稳定运行。

    2.试验项目及标准

    2.1一般规定

    2.1.1对电缆的主绝缘做耐压试验或测量绝缘电阻时,应分别在每一相上进行。对一相进行试验或测量时,其它两相导 体、金属屏蔽或金属套和铠装层一起接地。对金属屏蔽或金属套一端接地,另一端装有护层过电压保护器的单芯电缆主 绝缘作耐压试验时,必须将护层过电压保护器短接,使这一端的电缆金属屏蔽或金属套临时接地。

    2.1.2 试验结果异常,但根据综合判断允许在监视条件下继续运行的电缆线路,其试验周期应缩短,如在不少于  6 个月时间内,经连续 3 次以上试验,试验结果不变坏,则以后可以按正常周期试验。

    2.1.3 除自容式充油电缆线路外,其它电缆线路在停电后投运之前必须确认电缆的绝缘状况良好,可分别采取以下试 验确定:

    a) 停电超过 1 周但不满 1 个月的,测量绝缘电阻(异常时按 b 处理);

    b) 停电超过 1 个月但不满 1 年的,做规定试验电压值的50%耐压 1min;

    c) 停电超过 1 年的电缆线路必须做常规耐压试验。

2.1.4 对 U0/U 为 0.6/1kV 的电缆线路可采用 2500V 兆欧表测量导体对地绝缘电阻代替耐压试验,试验时间为 1min。

    2.2 橡塑绝缘电力电缆试验

2.2.1 橡塑绝缘电力电缆是塑料绝缘电缆和橡皮绝缘电缆的总称。塑料绝缘电缆包括聚氯乙烯绝缘、聚乙烯绝缘和交联 聚乙烯绝缘电力电缆;橡皮绝缘电缆包括乙丙橡皮绝缘电力电缆等。

2.2.2 橡塑绝缘电力电缆的试验项目、范围、周期和要求（见表2.2.2）

表2.2.2

2.3 交叉互联系统的试验项目、范围、周期和要求（见表2.3）

表2.3

    3.中试控股电力电力电缆试验安全管理

    3.1 试验设备（如试验变压器及控制箱等）的外壳必须接地，接地线应使用截面积不小于4mm2 的多股软铜线，接地必须良好可靠，在无专用接地端子可用时，可接在开关柜柜体。严禁接在来自水管、暖气管、易燃气体管道等非正规的接地体上。

    3.2 被试设备的金属外壳应可靠接地。高压引线的接线应牢固并应尽量缩短， 高压引线必须使用绝缘子支持固定。

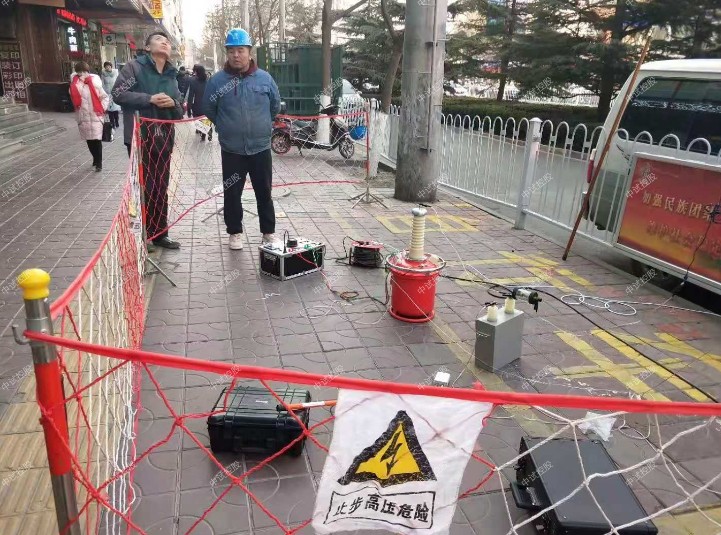

    3.3现场试验区域及被试系统的危险部位及端头应设临时遮拦或拉绳，向外悬挂“止步，高压危险！”的标示牌，并设专人警戒，禁止无关人员靠近。

    3.4 合闸前必须先检查接线，由接线的另一人负责核对检查，将调压器调至零位，并通知现场人员离开试验区域。

    3.5 高压试验必须有监护人监视操作。升压加压过程中，作业人员应精神集中，监护人应大声呼唱，传达口令应清楚准确。操作人员应戴绝缘手套、穿绝缘靴或站在绝缘垫上操作。

    3.6 试验用电源应有断路明显的双刀开关和电源指示灯。更改接线或试验结束时，应首先断开试验电源，进行放电（指有电容的设备），并将升压设备的高压部分短路接地。

    3.7电气设备在进行耐压试验前，应先测定绝缘电阻。用摇表测定绝缘电阻时，被试设备应确实与电源断开。试验中应防止带电部分与人体接触，试验后被试设备必须放电。

    3.8在使用中的高压设备，其接地线或短路线拆除后即应认为已有电压，严禁接近。

    3.9遇雷雨和六级以上大风时应停止高压试验，相对湿度超过70%时不宜进行高压试验。

    3.10 试验中如发生异常情况，应立即断开电源，并经放电接地后方可进行检查。

3.11 试验全部结束后，工作负责人必须认真检查现场，确认：①无遗留物品、工具、接地线等；②已拆的所有引线连接完好牢固；③柜、门、盒等处恢复完好；④为了调试需要而临时退出或改动的保护已正确恢复；⑤调试拆除或短接的线头已恢复；⑥工作班全体人员撤离试验现场。

4. 试验用设备仪器管理
