真空断路器试验规范
真空断路器试验项目及标准
1、    辅助及控制回路交流耐压
试验方法
辅助和控制回路交流耐压值为1000V，可采用中试控股电力试验变压器或中试控股电力兆欧表摇测1min代替，
安全措施及注意事项
试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电，
试验标准
不应有击穿情况
2、    合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻
试验方法
使用中试控股电力10A直流电阻测试仪测量合闸接触器和分合闸电磁铁线圈的直流电阻，使用1000V兆欧表测量绝缘电阻，
安全措施及注意事项
测量后应充分放电，
试验标准
1）绝缘电阻不低于1MΩ。
2）直流电阻应符合制造厂规定
3、    断路器整体和断口间绝缘电阻
试验方法
使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻，
安全措施及注意事项
1）试验时应记录环境温度。
2）测量后对所测回路进行放电，
试验标准
交接时、大修后：35kV 3000 MΩ    10kV  1200 MΩ
运行中：35kV 1000 MΩ     10kV 300 MΩ
4、    导电回路电阻
试验方法
将断路器合闸，将中试控股电力100A导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧。如采用直流压降法测量，则电流应不小于100A；
安全措施及注意事项
接线时应和注意保持与带电设备距离；
试验标准
导电回路电阻数值应符合制造厂的规定
5、    合、分闸时间及同期性及合闸弹跳时间
试验方法
1）将中试控股电力8C断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。
2）将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，对真空断路器进行分、合操作，得出是各相合、分闸时间及合闸弹跳时间。三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。
3）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路
安全措施及注意事项
1）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路。
2）采用外接直流电源时，应防止串入站内运行直流系统
试验标准
1）合、分闸时间与合、分闸不同期应符合制造厂的规定。
2）合闸弹跳时间除制造厂另有规定外，应不大于2ms
6、合闸接触器及合、分闸电磁铁的最低动作电压
试验方法
1）将中试控股电力直流电源的输出经刀闸分别接入断路器二次控制线的合闸或分闸回路中，在一个较低电压下迅速合上并拉开直流电源出线刀闸，断路器不会动作，逐步提高此电压值，重复以上步骤，当断路器正确动作时，记录此前的电压值。则分别为合、分闸电磁铁的最低动作电压值。
2）如果存在第二分闸回路，则应同时测量第二分闸电磁铁的最低动作电压
试验标准
1）并联合闸脱扣器应能在其交流额定电压的85％—110％范围或直流额定电压的80%—110％范围内可靠动作；并联分闸脱扣器能在其额定电源电压的65％—120％范围内可靠动作，当电源电压低至额定值的30％或更低时不应脱扣。
2）在使用电磁机构时，合闸电磁铁线圈的端电压为操作电压额定值的80％（关合电流峰值大于50kA时为85％）时应可靠动作。
7、断路器主回路对地、断口间及相间交流耐压
试验方法
1） 对断路器分别进行三相合闸对地、断口间以及相间进行耐压。
2）试验电压为：
10kV等级为35kV，1min，
35 kV等级为80kV，1min。
安全措施及注意事项
1）接线时应注意保持与带电设备距离。
2）试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明原因后，方可继续试验
试验标准
试验中无击穿、闪络

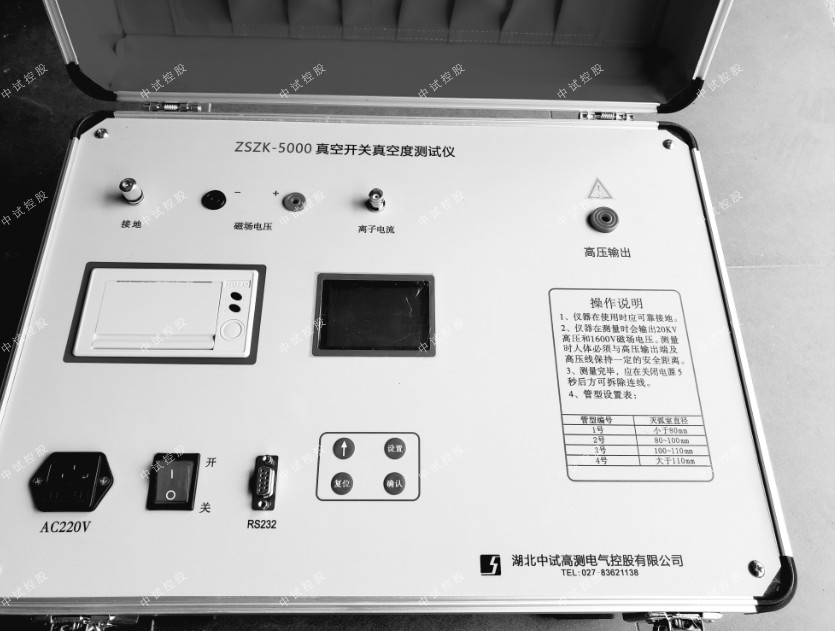

8、灭弧室真空度测试
真空度应符合制造厂规定
9、测量绝缘拉杆的绝缘电阻
10、断路器操作机构检查试验
    断路器机构分和闸灵活，无卡涩；机械连锁正确，位置指示明显无误；辅助开关动作灵活、接触可靠。

真空断路器试验记录

建设单位				工程项目				试验性质
安装地点				生产厂商				产品型号
额定电压	KV			额定电流		A		出厂编号
出厂日期				试验日期				报告日期
标准值 试验项目                      试验相别						A	B				C
一、测量绝缘拉杆的绝缘电阻、使用     伏兆欧表（MΩ）室温：    0C						A~E：	B~E：				C~E：
						A~B：	B~C：				C~A：
测量每相导电回路的电阻 室温：        0C						μΩ	μΩ				μΩ
三、交流耐压试验		合闸后对外壳				KV/1min	KV/1min				KV/1min
		分闸后断口闸				KV/1min	KV/1min				KV/1min
四、测量断路器的分、合闸时间		合闸时间				mS	mS				mS
		分闸时间				mS	mS				mS
五、断路器所配电容器试验		电容量				PF	PF				PF
		绝缘电阻				MΩ	MΩ				MΩ
		交流耐压				KV/1min	KV/1min				KV/1min
六、测量断路器主触头分、合闸同期性						合闸同期性                   mS
						分闸同期性                   mS
七、测量断路器合闸时触头的弹跳时间						mS	mS			mS
八、测量分、合闸线圈.接触器线圈绝缘电阻和直流电阻。室温：   0C			试验项目			分闸线圈	合闸线圈			合闸接触器
			绝缘电阻
			直流电阻
九、断路器操作 机构试验		操作类别				额定电压的百分数			操作次数	操作结果
		合、分
		合闸
		分闸
		合、分闸
十、结   论
