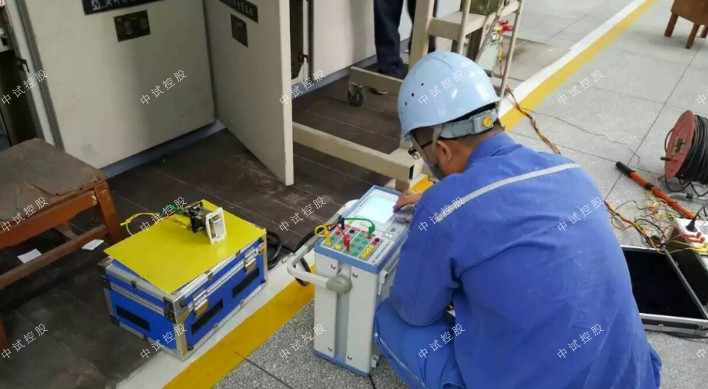

中试控股详细讲解频率试验单元测试频率继电器、低周减载装置等的动作值、动作时间，以及滑差闭锁特性。

试验步骤

试验步骤1：选择输出通道，设置幅值和相位

在菜单的“输出通道”子菜单中可分别选择Ua、Ub、Uc、Ia、Ib、Ic六个输出通道，在界面左上部的“输出幅值”和“输出相位”的输入框中输入交流电压和电流的输出值。

   试验步骤2：设置试验参数

• 动作值测试
• 搜索起点：频率的搜索起点。
• 搜索终点：频率的搜索终点。
• 搜索步长：搜索频率的变化步长。一般地，根据测试要求选择合适的步长，步长越小，动作值的测试精度越高。
• 等待时间：设置每一步搜索过程结束后保持当前输出，等待保护动作的时间，一般地，等待时间的设置应大于保护的动作时间。
• 复归频率：保证在复归时间内使保护装置可靠复归的频率。
• 复归时间：考虑到保护可能需要一定时间的复归过程，所以在试验前首先输出由变化起点所确定的电压电流状态，以保证试验前保护可靠复归。
• df/dt：频率的变化速度。

•



• 动作时间测试





• 初始频率：频率变化的起点。
• 结束频率：频率变化的终点。
• 复归时间：考虑到保护可能需要一定时间的复归过程，所以在试验前首先输出由变化起点所确定的电压电流状态，以保证试验前保护可靠复归。
• 终点等待时间：搜索结束后保持当前输出，等待保护动作的时间，一般地，等待时间的设置应大于保护的动作时间。
• 计时启动频率：试验过程中，所选择变量按设定的滑差变化到计时启动值时，计时启动，开始进行时间测量，直到保护动作计时结束。
• df/dt：频率的变化速度。

•

• df/dt闭锁值测试
• 初始频率：频率变化的起点。
• 结束频率：频率变化的终点。
• 复归时间：考虑到保护可能需要一定时间的复归过程，所以在试验前首先输出由变化起点所确定的电压电流状态，以保证试验前保护可靠复归。
• 等待时间：设置每一步搜索过程结束后保持当前输出，等待保护动作的时间，一般地，等待时间的设置应大于保护的动作时间。
• df/dt起点：滑差搜索值的起点。
• df/dt终点：滑差搜索值的终点。
• df/dt步长：滑差的变化步长。





• 初始频率：频率变化的起点。
• 结束频率：频率变化的终点。
• 复归时间：考虑到保护可能需要一定时间的复归过程，所以在试验前首先输出由变化起点所确定的电压电流状态，以保证试验前保护可靠复归。
• 终点等待时间：搜索结束后保持当前输出，等待保护动作的时间，一般地，等待时间的设置应大于保护的动作时间。
• 计时启动频率：试验过程中，所选择变量按设定的滑差变化到计时启动值时，计时启动，开始进行时间测量，直到保护动作计时结束。
• df/dt：频率的变化速度。

•

• df/dt闭锁值测试
• 初始频率：频率变化的起点。
• 结束频率：频率变化的终点。
• 复归时间：考虑到保护可能需要一定时间的复归过程，所以在试验前首先输出由变化起点所确定的电压电流状态，以保证试验前保护可靠复归。
• 等待时间：设置每一步搜索过程结束后保持当前输出，等待保护动作的时间，一般地，等待时间的设置应大于保护的动作时间。
• df/dt起点：滑差搜索值的起点。
• df/dt终点：滑差搜索值的终点。
• df/dt步长：滑差的变化步长。
