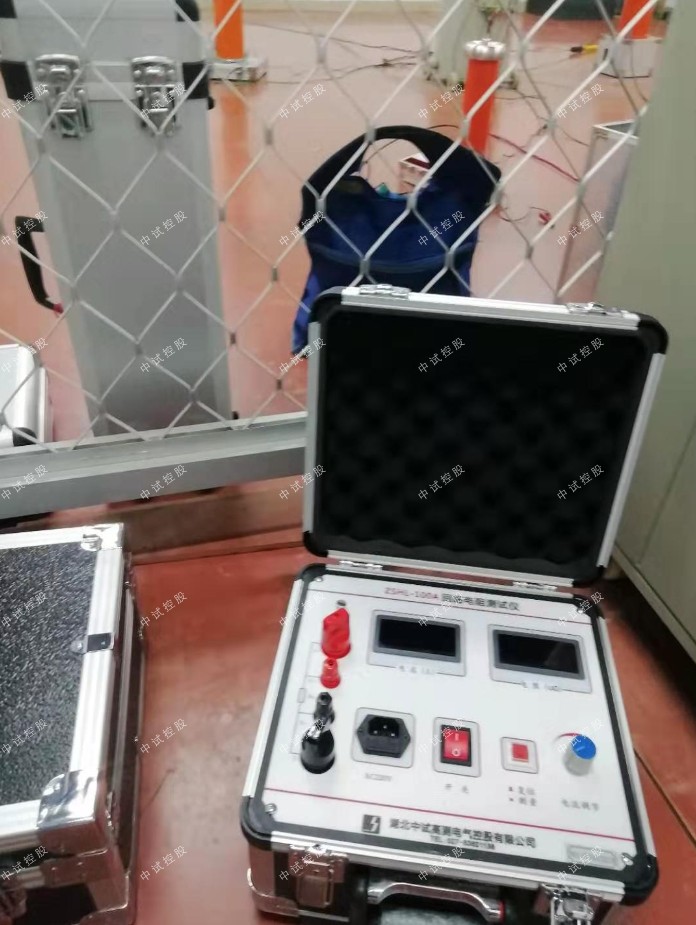

中试控股详细讲解本回路电阻测试仪依SD301部标和DL403-91、GB763国标对高压断路器主回路电阻测量用直流应不小于100A的要求，采用高频开关电源技术及数字电路技术研制、开发出的体积小、重量轻、输出量为恒流源精度高，液晶显示同时带有打印功能，操作简单，便于携带的新一代产品，为高压断路器主回路电阻测量的人士提供了方便。

2.2本回路电阻测试仪依据直流电路的最根本计算公式R=V/I和串联电路电流处处相等的原理，采用了四线制接线方法，在仪器的单片机计算公式中R=V/I中的“V”取的是负载两端的压降，除以回路中的“I”，得到的“R”是负载本身的电阻，不包括测试导线的电阻。因而测试结果准确，不同于万用表和其他电阻测试仪对电阻的测试，原理图如下图：

二、技术指标：

50. 测量范围：1-1999.99μΩ            分辨率：1μΩ
50. 输出电流：DC≥200A          分辨率：0.1A
50. 测量精度：0.5%
50. 工作方式：连续
50. 显示方式：液晶模块
50. 使用环境：温度-10℃～40℃              相对湿度：≤75%
50. 重量：7kg
50. 体积：320X260X110mm
50. 工作电源：AC220V±10%

三、测试：

当开机显示0.0  P  1. 后，按下测量键进入测试状态，按该键0.5秒可短时输出电流进行快速测试。如按该键约5秒则输出电流持续1分钟可延时测试。需第二次测试要等到d不跳动变成p后方可进行，另外就在这个状态下按打印键即可打印当前数据，也可连续测三次后一次性打印输出A.B.C三相测试数据。

四、操作程序

1、接线

中试控股详细讲解按仪器面板功能将测试线对应接到短路器上，注意电流测试线的正极与电压测试线的正极接在一边，不可极性接反，且电压输入线接在电流输出线的内侧，不可接反，否则测试结果误差大，并接触要良好。接线方法如下图：

2. 接通交流220V工作电源，根据需要精度或触头大小相应选择200A或100A的输出电源。

按动“测量”键，如需第二次测量，需等液晶显示屏上的“d”转为“ρ”时再启动按键，此过程为15秒钟，以保护仪器

3、打印

需要打印时，测量结果显示后便可按动“打印”键，测试结果便可打印出来。

五、注意事项

1. 用仪器前请仔细阅读说明书。
2. 请按说明书中的正确接线方法接线：
   1. 电流与电压接线必须同极性；
   2. 电压接线必须在电流接线内侧；
   3. 使用专用接线，且连接牢固。
3. 按操作程序操作，每两次操作时间间隔为20秒以上才能正确显示测量结果。
4. 在测量时液晶上的电阻如显示“1”表明所测电阻超程或接线接触不良或接线错误，需检查接线正确与否，或接触是否不良，开关有无氧化层现象，排除后再进行测试。
5. 请勿将测试线放在主机内，以免损坏仪器。
