中试控股详细讲解CT变比极性试验

1）参数设置：

在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～1000A，测试仪P1、P2端子输出的最大电流；

二次侧额定电流： 1A或5A。

2）试验：

参照图11进行接线，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。

试验过程中光标在“测试”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果（图13）。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

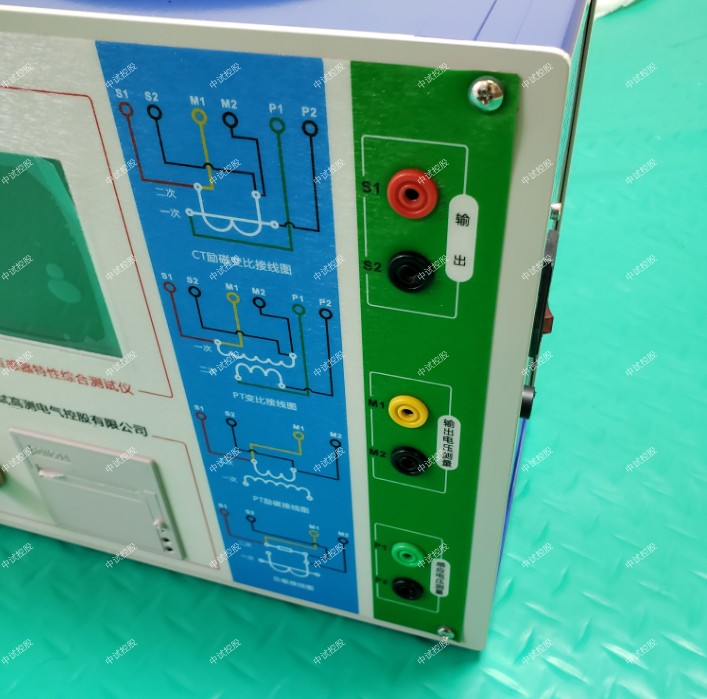

中试控股详细讲解仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

图11，CT变比极性接线图

图12，CT变比极性测试界面            图13 ， CT变比极性测试结果界面
