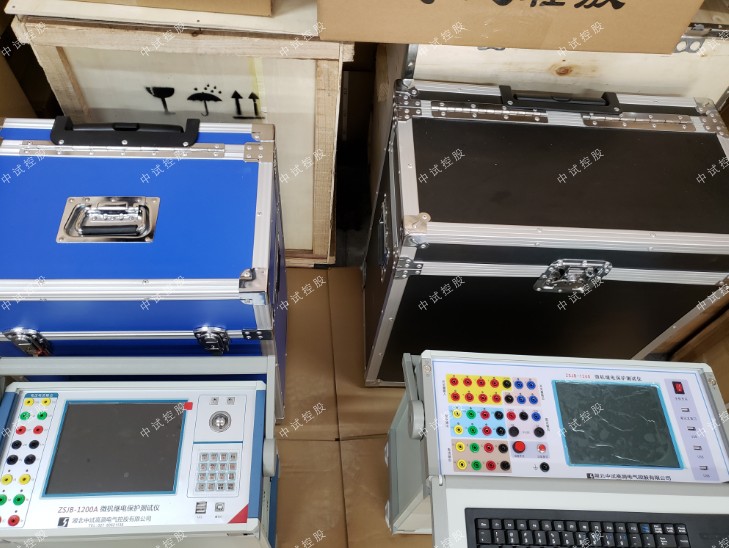

微机继电保护测试仪差动谐波试验
时间:2021-05-19


差动试验

■ 界面说明

差动试验中,装置从IaIb端子输出两路电流,主要用于测试差动继电器。

Ia相作动作电流Idz,固定为基波,可变幅度。

Ib相作制动电流Izd,可设定为直流、基波、二次电流,可设定各次的幅值。

做差动继电器的比率制动特性时,在Izd的基波数值处设定制动电流值,做直流助磁特性时,在直流数值处设定电流值,做二次谐波制动特性时在二次电流处设定电流值。

IzdIdz输出交流时,最大电流30AIzd输出直流时,最大电流10A



中试控股详细讲解需要输入的各种设定量:

Idz初值、变化步长、相位;

Izd各次量的幅值、相位;

手动变化 / 自动变化

试验中可变化的变量为 Idz幅值、 Idz的相位。



  1. 开入量:测试时,被测元件的接点可接入任一路开关量输入端子中。
  2. 开出量:两路输出节点,一路跟踪试验的过程,在试验按下开始时闭合,试验停止时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按动“▲”“▼”按钮时闭合,试验停止时断开。
  3. 数据记录区:保护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时IdzIzd的各次电流值。

数据设定完毕后,选定“确认”,屏幕将显示继电器接点状态图,选定“开始”即开始输出进行试验,试验中变化量可以自动变化也可手动变化,试验方法类同交流试验。当继电器接点动作及返回时,屏幕上测试记录区将显示被测继电器的动作时间和返回时间、IdzIzd的电流值。






















第九节   差动谐波试验

■ 界面说明

差动谐波试验类似差动试验,装置从IaIb端子输出两路电流,分别作为动作电流Idz和制动电流Izd。主要用于测试差动继电器的谐波制动特性。

IdzIzd均可叠加直流直至6次谐波,用于测试差动继电器的谐波特性。可设定IdzIzd的各次电流初始幅值及其相位,并设定IdzIzd的某一次电流及其相位变化,设定其变化步长,改变该次电流的幅值及其相位,做差动继电器的谐波动作特性试验。



中试控股详细讲解需要输入的各种设定量:

\* MERGEFORMAT         IdzIzd从直流直至6次各次电流幅值、相位;

        需设定IdzIzd哪次电流变化:设定哪个量该量后面打上“    ”;

        电流幅值变化步长、电流相位变化步长。



  1. 开入量:测试时,被测元件的接点可接入任一路开关量输入端子中。
  2. 开出量:两路输出节点,一路跟踪试验的过程,在试验按下开始时闭合,试验停止时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按动“▲”“▼”按钮时闭合,试验停止时断开。

数据设定完毕后,选定“确认”,屏幕将显示继电器接点状态图,选定“开始”即开始输出进行试验,试验中逐步改变所变化的谐波量直至继电器接点动作或返回。

试验的接线方法与差动试验相同。
