电力设备做交流耐压试验规范
时间：2021-05-18

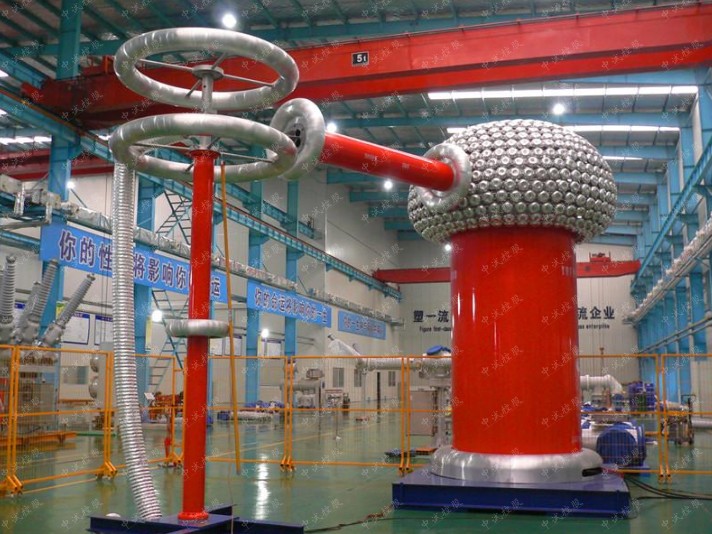

7.1 中试控股详细讲解电力电缆交流耐压试验
采用频率范围为20Hz-300Hz的交流电压对电缆线路进行耐压试验，试验电压及耐受时间按表1要求。
表1橡塑电缆线路交流耐压试验电压和时间
|
额定电压U0/U(kV) |
试验电压 |
时间(min) |
|
18/30及以下 |
2.5U0(z或2U0) |
5(或60) |
|
21/35-64/110 |
2U0 |
60 |
|
127/220 |
1.7U0(或1.4U0) |
60 |
|
190/330 |
1.7U0(或1.3U0) |
60 |
|
290/550 |
1.7U0(或1.1U0) |
60 |
注：表1摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2006 P41
除以上国标之外，国内很多地方或企业也相应的出台了地方性试验标准或企标，中低压电缆试验电压为1.6-2.0倍的相电压，高压电缆试验电压一般都在1.4-1.7倍的相电压，具体根据各个地方标准略有不同。例如表2为国网公司企标：
表2交联聚乙烯电缆线路交流耐压试验电压和时间
|
额定电压U0/U(kV) |
试验电压 |
时间(min) |
|
|
新投运线路或不超过3年的非新投运线路 |
非新投运线路 |
||
|
18/30以下 |
2.5 U0(2U0) |
2U0 |
5(60) |
|
21/35-64/110 |
2U0 |
1.6U0 |
60 |
|
127/220 |
1.7U0 |
1.36U0 |
|
|
190/330 |
|||
|
290/550 |
|||
注：表2摘自国网公司《电力电缆线路试验规程》Q/GDW 11316-2014 P5
7.2 变压器交流耐压试验
7.2.1交接试验标准
表3电力变压器交流试验电压参考表
|
系统标称电压 kV |
设备最高电压 kV |
交流耐受电压kV |
|
|
油浸式电力变压器 |
干式电力变压器 |
||
|
<1 |
≤1.1 |
—— |
2 |
|
3 |
3.6 |
14 |
8 |
|
6 |
7.2 |
20 |
16 |
|
10 |
12 |
28 |
28 |
|
15 |
17.5 |
36 |
30 |
|
20 |
24 |
44 |
40 |
|
35 |
40.5 |
68 |
56 |
|
66 |
72.5 |
112 |
—— |
|
110 |
126 |
160 |
—— |
表4额定电压110(66)kV及以上的电力变压器中性点交流耐压试验电压值(kV)
|
系统标称电压 |
设备最高电压 |
中性点接地方式 |
出厂交流耐受电压 |
交接交流耐受电压 |
|
66 |
—— |
—— |
—— |
—— |
|
110 |
126 |
不直接接地 |
95 |
76 |
|
220 |
252 |
直接接地 |
85 |
68 |
|
不直接接地 |
200 |
160 |
||
|
330 |
363 |
直接接地 |
85 |
68 |
|
不直接接地 |
230 |
184 |
||
|
500 |
550 |
直接接地 |
85 |
68 |
|
经小电阻接地 |
140 |
112 |
||
|
750 |
800 |
直接接地 |
150 |
120 |
注：表3、表4摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2016 P78
7.2.2预防试验标准
中试控股详细讲解表5电力变压器交流试验电压值
|
额定 电压 kV |
最高工作电压kV |
线端交流试验电压值kV |
中性点交流试验电压值kV |
||
|
全部更换绕组 |
部分更换绕组或交接时 |
全部更换绕组 |
部分更换绕组或交接时 |
||
|
<1 |
≤1 |
3 |
2.5 |
3 |
2.5 |
|
3 |
3.5 |
18 |
15 |
18 |
15 |
|
6 |
6.9 |
25 |
21 |
25 |
21 |
|
10 |
11.5 |
35 |
30 |
35 |
30 |
|
15 |
17.5 |
45 |
38 |
45 |
38 |
|
20 |
23.0 |
55 |
47 |
55 |
47 |
|
35 |
40.5 |
85 |
72 |
85 |
72 |
|
66 |
72.5 |
140 |
120 |
140 |
120 |
|
110 |
126.0 |
200 |
170（195） |
95 |
80 |
|
220 |
252.0 |
360 |
306 |
85 |
72 |
|
395 |
336 |
（200） |
（170） |
||
|
330 |
363.0 |
460 |
391 |
85 |
72 |
|
510 |
434 |
230 |
195 |
||
|
500 |
550.0 |
630 |
536 |
85 |
72 |
|
680 |
578 |
140 |
120 |
||
注：表5摘自《电力设备预防性试验过程》DL/T 596-1996 P38
7.3发电机交流耐压试验
7.3.1交接试验标准
中试控股详细讲解表6定子绕组交流耐压试验电压
|
容量(kW) |
额定电压(V) |
试验电压(V) |
|
10000以下 |
36以上 |
(1000+2Un)*0.8，最低为1200 |
|
10000及以上 |
24000以下 |
(1000+2Un)*0.8 |
|
10000及以上 |
24000及以上 |
与厂家协商 |
注：表6摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2016 P10
7.3.2预防性试验标准
表7定子绕组交流耐压试验
|
定子绕组交流耐压试验 |
1)大修前2)更换绕组后 |
1)全部更换定子绕组并修好后的试验电压如下： |
1)应在停机后清除污秽前热状态下进行。处于备用状态时，可在冷状态下进行。氢冷发电机试验条件同本表序号3的说明1) 2)水内冷电机一般应在通水的情况下进行试验，进口机组按厂家规定，水质要求同本表序号3说明5) 3)有条件时，可采用超低频(0.1Hz)耐压，试验电压峰值为工频试验电压峰值的1.2倍 4)全部或局部更换定子绕组的工艺过程中的试验电压请参考相关资料 |
||
|
容 量 kW或kVA |
额定电压Un V |
试验电压V |
|||
|
小于10000 |
36以上 |
2 Un +1000但最低为 1500 |
|||
|
10000及以上 |
6000以下 |
2.5Un |
|||
|
6000～18000 |
2 Un +3000 |
||||
|
18000以上 |
按专门协议 |
||||
|
2)大修前或局部更换定子绕组并修好后试验电压为： |
|||||
|
运行20年及以下者 |
1.5Un |
||||
|
运行20年以上与架空线路直接连接者 |
1.5Un |
||||
|
运行20年以上不与架空线路直接连接者 |
(1.3～1.5) Un |
||||
注：表7摘自《电力设备预防性试验过程》DL/T 596-1996 P10
7.4谐振装置容量选择
试验电流： I=2πfCU×10-3 (A)
频率的选择(Hz)
1、发电机——50Hz，取50Hz
2、变压器——45～65Hz，取50Hz
3、GIS、开关、母线——30～300Hz，取45Hz
4、电力电缆——30～300Hz，取35Hz
电压的选择(kV)
按照规程要求，确定最高试验电压。
电容量的选择(µF)
根据被试品最大电容量确定
装置最大容量：P=UI×1.25 (kVA)
