测试接线

7.1 注意事项

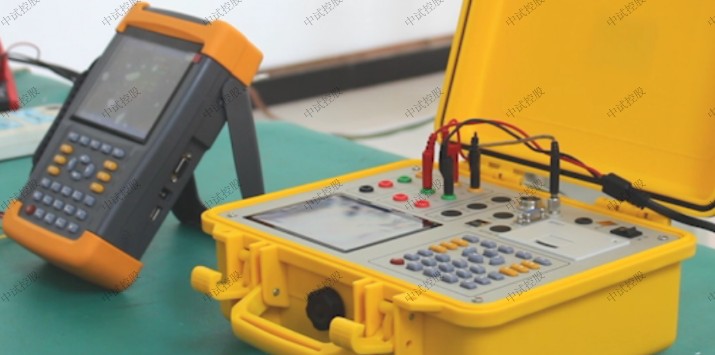

7.1.1 中试控股详细讲解仪器主机及电压采集器在测试前必须可靠接地。

7.1.2 电流采样，单相测试时，从仪器主机A相（黄色）通道输入；三相测试时，从A、B、C相（黄色、绿色、红色）通道分别输入；且仪器只能用于低压小电流信号采样，所以测试线应远离高压。

      提示：从氧化锌避雷器计数器取电流，当测试夹连接良好时，计数器电流表指针归零；电流表指针不归零，表示测试夹没有接好，此时用测试夹在连接部位摩擦几下使电流表指针归零即可。

7.1.3 参考电压采样，单相测试时，从电压采集器A相（黄色）通道输入；三相测试时，从A、B、C相（黄色、绿色、红色）通道分别输入；电压测试线上串联有120mA自恢复保险，以防止测试线短路造成PT二次侧短路。

7.1.4 感应测试方式，感应板必须放在B相氧化锌避雷器底座上，从仪器主机参考信号通道输入；且感应板必须垂直于B相氧化锌避雷器放置。

7.1.5 无线测试方式，电压采集器应尽量放置在相对较高的位置（例如：PT端子箱上面），中试控股详细讲解这样可以增加无线发射、接收距离；当无线信号较弱时，可适当调整天线方向，以增强无线信号强度；特殊情况下可使用带延长线的吸盘天线来改善无线信号质量。

7.2 有线测试方式接线说明

    图18 有线测试方式接线示意图（三相同时测量）

有线测试方式需要使用通讯电缆将仪器主机和电压采集器连接起来，通过有线方式进行数据传输和同步，接线示意图见图18所示。

    接线时，电流和电压相序一定要按照正确相序连接。仪器主机设置为有线测试方式，电压采集器设置为有线发送方式。

7.3 无线测试方式接线说明

无线测试方式仪器主机和电压采集器通过无线通讯进行数据传输和同步，接线示意图见图19所示。

图19 无线测试方式接线示意图（三相同时测量）

7.4 感应测试方式接线说明

图20 感应测试方式接线示意图（三相同时测量）

感应测试方式不需要电压采集器，仪器主机完成电流采样和感应电场采样。感应板应放置在B相避雷器底座上，放置位置应与A、C相避雷器对称，并且感应板与B相避雷器垂直；接线示意图见图20所示。
