注意：① 测量过程中不允许拆卸接线及直接关闭电源。
② 对于无载调压变压器，不允许测量过程中切换分接开关。
      ③ 测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待30秒钟后才可拆卸接线。
      ④ 三相测量适用于YN联接的绕组，对于yn联接的绕组由于联接铜排电阻的影响，三相和单相测量结果会有所差异，建议使用单相测量。
⑤注意：三相方式测量的结果并不包含中性引出线的电阻值，因此建议在三相电阻值测量完以后，每相至少用单相测试方法验证一个数据，以确定中性引出线是否正常。

一、概述

中试控股详细讲解本直流电阻快速测试仪（以下简称直阻仪）是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。

二、性能指标

三、面板说明

中试控股详细讲解直阻仪面板如下图所示：

①  Ia   Ib   Ic  ：    直流电流输出，单相或两相测量时Ia 和Ib为电流输出。

②  Ua  Ub  Uc  Uo ：测量电压输入，单相测量时Ua和Ub为电压输入，两相测量时Ua和Ub为第一通道电压输入，Uc和Uo为第二通道电压输入

• 面板式打印机 ：   打印输出测量结果

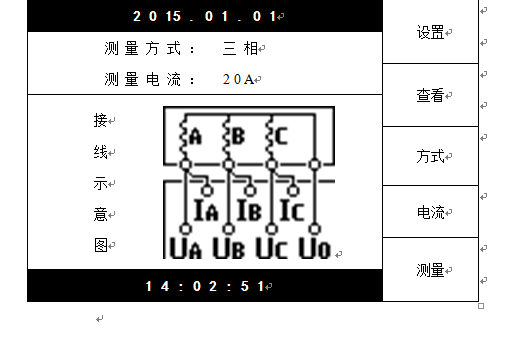

• 液晶显示器   ：   显示测量结果和操作提示信息，同时在右侧的按键定义区给出当

 前状态下五个多功能按键的功能定义。如下图所示：

• ：     液晶显示器对比度调节
• 电源插座：  为整机电源输入，内置保险管仓，保险管为10A/250V。
• 接地柱 ：   整机外壳接地柱，测量的时候请务必可靠接地。

四、测试及操作方法

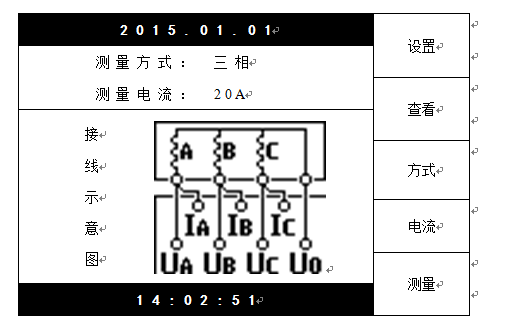

• 接好电源及地线，打开电源，进入初始界面，如下图所示：
•

• “设置”键：  设置当前日期和时间。

  “查看”键：  查看已经存储的数据。内容包括测量结果、测试日期、分接号等等。

  “方式”键：  设置测量方式，包括“单相”、“两相”和“三相”。并且在“接线示意图”的区域会显示相应的接线图，可作为实际接线时的参考。

  “电流”键：  设置测量的电流大小。在测量方式为“单相”或“两相”时，可供选择的电流为 1A、5A、10A、20A、40A。测量方式为“三相”时，可供选择的电流为 1A、5A、10A、20A。您可以参考技术指标所列出的相关参数选择合适的测量电流。

  “测量”键：  在接好测试接线，选择好测量电流后，可以按“测量”键开始测试。

• 单相测量：

• 接线方式如下图所示（以测量RAB 为例）：

•





  接好被测绕组接线，选择合适的测量电流后，按“测量”键，直阻仪进入测量状态，开始给绕组供电。并进入如下界面：

•



  此时，绕组的电流开始逐渐上升，如果充电进度条和电流显示值长时间停滞不前，则可能所测阻值超出当前电流的测量范围，电流因此达不到预设值。此时可按“退出”键返回，重新选择电流再试。当达到预定的电流的时候，进入恒流状态。并进入下一界面
•

• 现在，直阻仪开始显示被测绕组的电阻值，并逐步趋于稳定。此时可以按“分接”键调整和设置当前分接值或绕组名，以便对测量结果进行标注。按下“分接”键后，右侧的多功能键变成“▲”“▼”“”“确定”以及“取消”，并且弹出分接设置对话框，设置完毕按“确定”保存，或者按“取消”放弃修改，然后即可按“存储”“打印”键保存或打印测量结果，如果对数据有疑问，可以按“复测”键重新进行测量计算。

  在测量有载调压变压器时，当一个分接位置的测试数据稳定后，可以将有载分接开关切换到下一分接位置，而不需要放电重新开始测量。此时，绕组电阻值会逐步变化直至稳定，您也可以按“复测”键快速刷新数据。重复以上步骤，直至完成全部分接测试。

  ③ 三相测量：

  中试控股详细讲解三相测量适用于YN星型联接并且有中性引出端的绕组，对于yn联接的绕组由于联接铜排的影响，三相和单相测量结果会有所差异，建议使用单相测量。



     三相接线如下图所示：







  选择好测量电流，接好三相接线，在初始界面状态下按“测量”键后，直阻仪进入测量状态，开始给绕组供电。并进入如下界面：
•
• 此时，各绕组的电流开始逐渐上升，如果充电进度条和电流显示值长时间停滞不前，则可能所测阻值超出当前电流的测量范围，电流达不到预设值。此时可按“退出”键返回，重新选择电流再试。当达到预定的电流的时候，进入恒流状态。并进入下一界面：
•

• 此时，直阻仪开始显示各相的电阻值，随着各相电阻值逐步趋于稳定，不平衡率将逐步减小。在此状态下，可以按“分接”键调整和设置当前分接值或绕组名，以便对测量结果进行标注。按下“分接”键后，右侧的多功能键变成“▲”“▼”“”“确定”以及“取消”，并且弹出分接设置对话框，设置完毕按“确定”保存，或者按“取消”放弃修改。当所有数据基本稳定之后，即可按“存储”“打印”键保存或打印测量结果，如果对数据有疑问，可以按“复测”键重新进行测量计算。不平衡率的显示范围最大为50%，超过范围只显示“>50%”。

             测量有载调压变压器时，当一个分接位置的测试数据稳定后，可以将有载分接开关切换到下一分接位置，而不需要放电重新开始测量。此时，各相电阻值及不平衡率会逐步变化直至稳定，您也可以按“复测”键快速刷新数据。重复以上步骤，直至完成全部分接测试。

             测量完毕后，按“退出”键结束测量，此时，直阻仪开始自动放电，显示器相应的做出放电指示，以及蜂鸣器鸣叫。放电完毕，将回到初始界面，即可开始拆除测量接线。

  五、注意事项

• 测量无载调压变压器时，切换分接开关前必须退出放电，待放电指示结束后方可切换分接开关
• 不允许在测量过程中拆卸接线。
• 如果充电进度条和电流显示值长时间停滞不前，则可能所测绕组阻值超出当前电流的测量范围，电流达不到预设值。此时可按“退出”键返回，重新选择电流再试。
• 更换保险管和配件时，请使用与本仪器相同的型号。

• 六、故障分析与排除

  故障现象	原因分析	排除方法	备注
  开机无任何显示	1)电源未接通	接通电源	更换保险管应更换同型号保险管不能用其它型号代替
  	2)仪器10A保险管未安装好或 断路	重新安装保险管或更换保险管
  无电流输出	1)待检设备开路	检查设备 排除故障
  	2)试验回路有开路故障	检查试验回路，排除开路故障

  七、运输、贮存

      ■运输

      设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。

  设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

      运输设备途中，仪器面板应朝上。

      ■贮存

      设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。

  设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。

  、开箱及检查

      ■开箱注意事项

  开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。

      ■检查内容

      开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。
