1.1本技术方案书规定了电力变压器、电抗器测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。

1.2供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业，并受到用户好评的产品。

二、标准及要求

中试控股电力提供的电力电抗器测试台的技术条件，均符合国家和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。

三、系统配置

3.1产品名称

3.2供货范围

注：如做10KV电力变压器电气特性试验需选配标准电压互感器3支（型号HV-10),电流互感器2支（型号HL-10)

四、产品性能

中试控股电力生产的电力变压器测试台装置具备如下功能（测试项目）：

21. 电力变压器空载特性试验（空载损耗、空载电流占额定电流的百分比）；
21. 电力变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30%及以上全电流下的负载损耗测试）；
21. 电力变压器变比试验);
21. 电力变压器直流电阻试验;
21. 环境温湿度测试功能；

五、系统参数（技术条件）

我公司生产的电力变压器测试台满足以下技术条件

5.1产品外观要求(以下图片供参考，实际产品双方可以协商制作)

规格尺寸：

台体颜色：

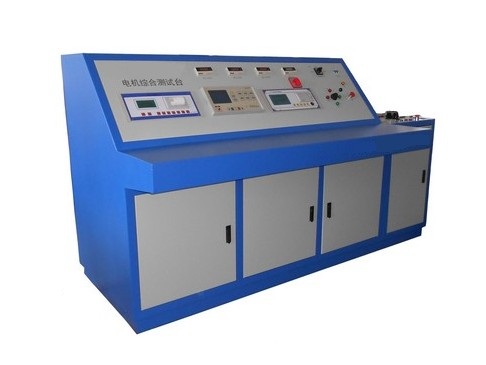

台体图片：

5.2变压器空载负载特性，满足单相、三相测量，其性能指标要求如下：

• 电压测量范围 10mV—800V,电流测量范围100mA—5A,精度0.2级；
• 功率U*I, 精度0.3级；
• 功率因数0.050--1.000，精度0.3级；
• 频率40—70Hz，精度0.1级；
• 三相总功率P；
• 空载电流I。%；
• 空载损耗P。；
• 负载损耗PK；
• 阻抗电压UK；
• 三相功率值Pa(Pab)、Pb、Pc(Pbc)；
• 三相平均线电压Un；
• 三相平均电流In。
•

5.3低压电流互感器应满足如下指标

• 测量范围0.25A～200A
• 精度为0.05级；
• 其变比为200/5、100/5、50/5、25/5、10/5、5/5六档.

5.4直流电阻速测仪应满足如下指标

• 使用条件：环境温度：-10℃～40℃；相对温度：≤95%RH；
• 测量精度：0.2级，分辨率：1μΩ；
• 恒流源：10A:  5A（20mΩ～200mΩ）、1A(2Ω)、

0.1A（20Ω）、0.01A（200Ω）、0.1Ma(20kΩ)；

• 工作电压交流 220V。
•

5.5变比测试仪应满足如下指标

• 变比测量范围：1～10000 ；组别：1～12；精度：0.2级；
• 电源：AC 220V±10％，50Ｈz、环境温度：-5℃～+40℃，环境湿度：＜95％；
• 体积：430×320×215mm；
• 重量：5kg。
•

5.8 TSJA-100KVA三相电动调压器应满足如下指标；

• 额定容量：100KVA
• 额定高压输出：0V-650V
• 额定输入电压：380V

5.9电力变压器综合测试台主控台采用如下分布式设计方案

分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。

测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。

六、技术资料

我方随设备供货时，提供的资料如下

• 产品说明书                          2套
• 产品合格证                          1套
• 产品检验报告（复印件）              1套
• 其它需要提供的图纸和资料            1份

50. 柜体结构图
50. 电气原理图

七、检验和试验

7.1外观检查

对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。

7.2电气试验项目

以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：
