三相不平衡

    中试控股详细讲解三相不平衡可用于测量三相四线电系统的电压（负序）不平衡度、电压零序不平衡度和电流（负序）不平衡度、电流零序不平衡度。

    使用的按钮如下：

        返回：返回上一级菜单。

        向量：以向量方式显示不平衡测量结果。如图 4-1。

        列表：以列表方式显示不平衡测量结果。如图 4-2。

        趋势：显示电压不平衡度或电流不平衡度趋势。如图 4-3。

        暂停：暂停当前测量结果显示。

        保存：保存记录数据。

 图 4-1 不平衡测量向量图     图 4-2不平衡测量结果列表

1）、向量显示。

选择进入矢量菜单，以矢量方式显示三相不平衡参数，如图4-1。第一列从上到下依次为A相电压、B相电压、C相电压、A相电流、B相电流和C相电流。第二列从上到下依次为A相电压相角、B相电压相角、C相电压相角、电压不平衡度、A相电流相角、B相电流相角、C相电流相角和电流不平衡度。最右边为向量图。所有相角都以A相电压为基准。

2）、列表显示。

选择进入列表菜单，以列表方式显示三相不平衡参数，如图4-2。第一列从上到下依次为A相电压、正序电压、负序电压、零序电压、电压不平衡度、A相电流、正序电流、负序电流、零序电流和电流不平衡度。第二列从上到下依次为B相电压和B相电流，第三列从上到下依次为C相电压和C相电流。

3）、趋势显示。

中试控股详细讲解选择进入趋势菜单，以趋势方式显示三相不平衡参数，如图4-3。红颜色曲线为电压不平衡趋势，蓝颜色曲线为电流不平衡趋势趋势。趋势图曲线从左侧逐步形成，趋势图上方的读数与曲线所绘制的最新数值相对应。趋势图低部为时间轴。

4）、测量暂停。

选择进入暂停功能，停止当前测量结果显示。

5）、保存数据。

选择执行保存功能，如图4-4，选择进入“保存数据”可保存当前测量数据。

6）、保存屏幕。

    在插入U盘，并且当前无对U盘的操作时，可点连续按数字键“9”三下，将当前屏幕保存到U盘。

 图 4-3 不平衡测量趋势图       图 4-4 不平衡测量数据保存

4.5 监测记录

    监测记录功能可对三相四线电系统的三相电压、三相电流、零线电流、电压谐波（总谐波+1~25次谐波）、电流谐波（总谐波+1~25次谐波）、三相不平衡、有功功率、功率因数等参数进行长时间测量记录。

    使用的按钮如下：

        返回：返回上一级菜单。

        开始记录：开始测量并按设定的参数记录测量结果。

        设置：选择谐波测量结果表现形式，只在显示谐波测量结果时有效。

        220.00V / 50.00Hz表示此次测量的额定电压为220.00V，额定频率为50.00Hz，下同。

 图 5-1 监测记录参数选择         图 5-2 监测记录基本测量

1）、设定监测参数。

    开始监测记录前，需设定相关参数，如图5-1。将图标移至各参数方框内，按数字键可对各参数进行设置。

PT变比设置说明。

情况一：对220V市电或380V生产用电直接接入仪表测量时，PT设置中应输入220/220 或 380/380，此时仪表测量结果是实际接入仪表的电压值。此处也可输入1.0/1.0，仪表显示测量结果也正确，但所存储的数据由管理软件分析时可能出现错误。

情况二：在变电场所（如发电厂、配电机房）对二次信号进行测量时，可将PT设置成1/1，此时仪表显示的测量结果为二次电压值；如将PT设置成实际的PT变比（如110kV点设置成 110000.0/100.0 或 110000.0/57.7）仪表显示的测量结果为换算到一次的电压值。CT变比设置与此种情况相同。

    “可以记录时长”由仪表当前剩余存储空间决定。“设置记录时长”设置将要监测的时间长度，到时停止记录。“数据时间间隔”设置记录数据保存的时间间隔；另外需要设定额定电压、额定频率及接线方式。数字输入量可由软键盘数字键输入。选择好参数后选择进入开始记录键，仪表开始测量并根据设置的时间间隔对测量结果进行保存。

2）、列表显示。

将选择图标移至左上角的列表框中，按上/下方方向键，可选择显示电压/频率/电流、电压谐波、电流谐波、功率测量、三相不平衡、波动/闪变。

如图5-2，为监测记录基本测量界面，第一列从上到为A相电压、A相频率、A相电流、A相电压偏差和A相频率偏差，第二列从上到为B相电压、B相频率、B相电流、B相电压偏差和B相频率偏差，第三列从上到为C相电压、C相频率、C相电流、C相电压偏差和C相频率偏差。

如图5-3，为监测记录电压谐波测量界面，第一列为A相电压谐波值，第二列为B相电压谐波值，第三列为C相电压谐波值，各列从上到下依次为A相/B相/C相电压总谐波值、A相/B相/C相电压基波值、A相/B相/C相电压2次谐波值至A相/B相/C相电压25次谐波值。可通过将红色方框图标移至红色小箭头上，按Enter键滚动显示各次谐波测量结果。

如图5-4，为监测记录电流谐波测量界面，第一列为A相电流谐波值，第二列为B相电流谐波值，第三列为C相电流谐波值，各列从上到下依次为A相/B相/C相电流总谐波值、A相/B相/C相电流基波值、A相/B相/C相电流2次谐波值至A相/B相/C相电流25次谐波值。可通过将红色方框图标移至红色小箭头上，按Enter键滚动显示各次谐波测量结果。

 图 5-3 监测记录电压谐波      图 5-4 监测记录电流谐波

    如图5-5，为监测记录功率测量界面。第一列为A相有功功率、A相视在功率、A相无功功率和A相功率因数，第二列为B相有功功率、B相视在功率、B相无功功率和B相功率因数，第三列为C相有功功率、C相视在功率、C相无功功率和C相功率因数。

    如图5-6，为监测记录电压不平衡及电流不平衡测量界面。从上到下依次为三相电压及其相角、电压不平衡度；三相电流及其相角、电流不平衡度。右侧为向量图。

图 5-5 监测记录功率测量    图 5-6 监测记录电压/电流不平衡

3）、保存数据。

    监测记录数据按照设定的时间间隔自动将已测量数据保存一次。监测记录数据都保存在RECxxxxX.PQD中。xxxx为整数，X为英文字母。每次测量保存在单独的一个文件中。

4）、保存屏幕。

在插入USB盘，并且当前无对USB盘的操作时，可连续按数字键“9”三下，将当前屏幕保存到USB盘。

4.6数字示波器

数字示波器可同时检测三相四线电系统(四电压：Ua、Ub、Uc、UN和四电流Ia、Ib、Ic、IN)中的最多4个信号。可用于观察、捕捉电系统运行时的信号变化情况。

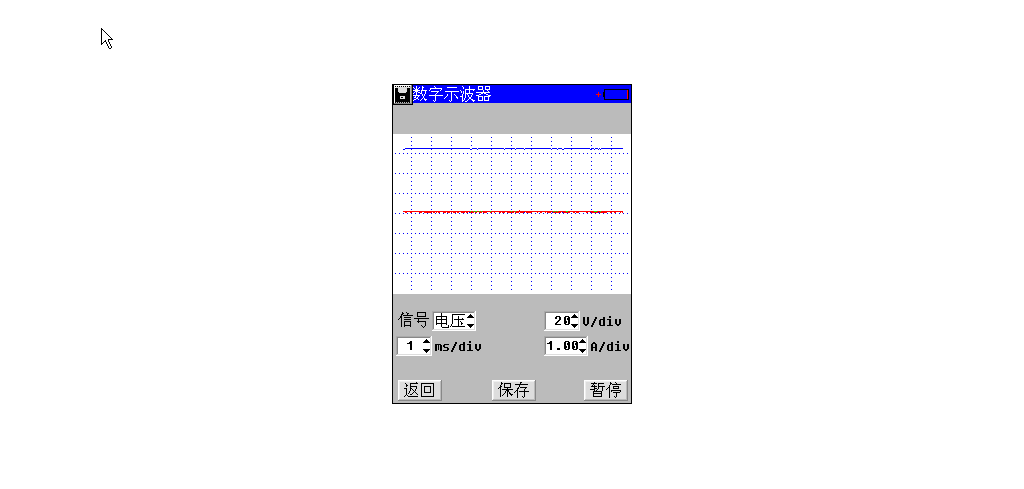

示波器运行时界面如图所示：

图6-1示波器运行

使用的按钮如下：

        返回：返回上一级菜单。

        通道：选择采样通道。

        暂停：暂停当前测量，此状态下可对之前的测量结果进行查看、保存。

        运行：重新开始测量。

        保存：保存记录数据。
